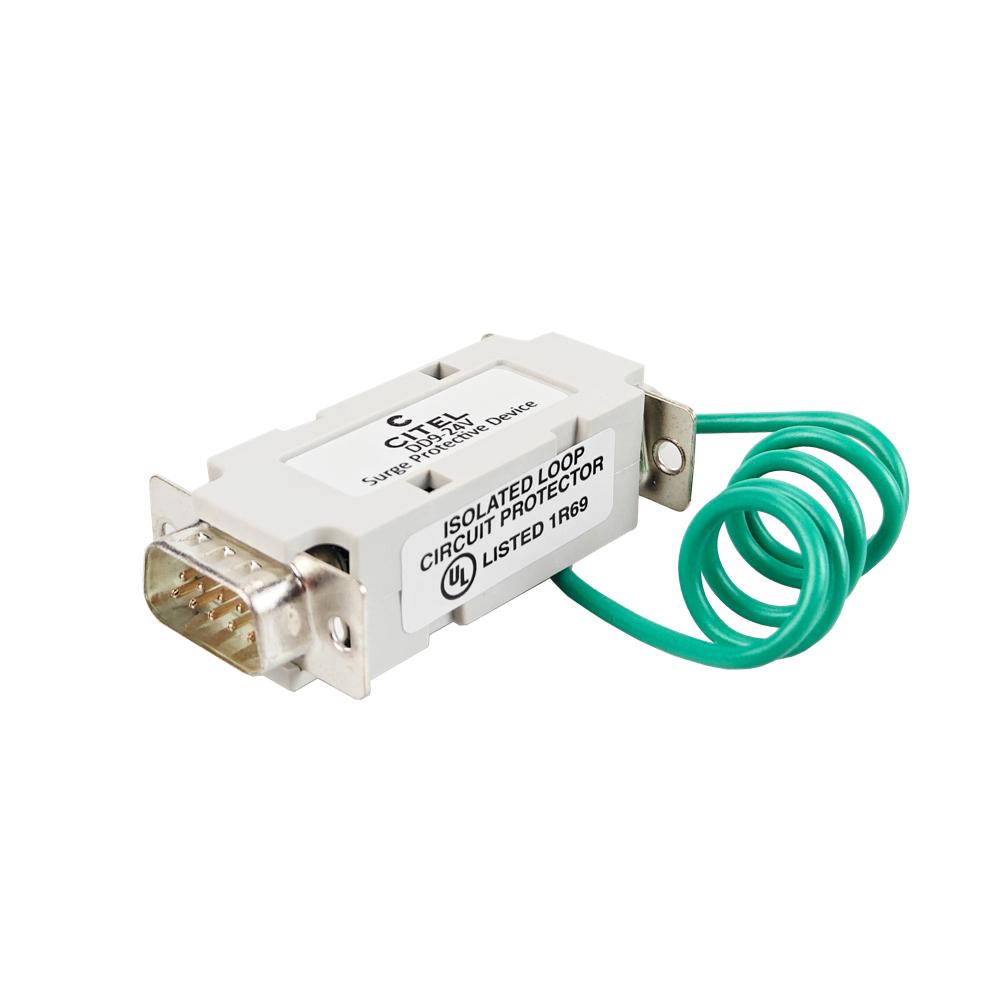

Устройство защиты от импульсных перенапряжений CITEL DD9-24V (арт. 570301) представляет собой высокотехнологичный встраиваемый протектор, предназначенный для надежной защиты оборудования с 9-контактными D-Sub интерфейсами от разрушительного воздействия грозовых разрядов и коммутационных помех. Данная модель обеспечивает вторичную защиту линий передачи данных RS-232, RS-485 и аналоговых цепей 4-20 мА, эффективно ограничивая перенапряжения как в симметричном (линия-линия), так и в несимметричном (линия-земля) режимах. Благодаря компактному исполнению и высокой плотности защиты, устройство гарантирует бесперебойную работу ответственных систем автоматизации, контроля и связи.

Устройство построено на лавинно-пролетной технологии с использованием диодов ограничения (Clamping Diode), что обеспечивает мгновенную реакцию на перенапряжение и точную стабилизацию выходного напряжения. Принцип работы основан на шунтировании опасного импульса на землю или на соседний проводник, при этом полезный сигнал передается без искажений. УЗИП CITEL DD9-24V монтируется непосредственно в разрыв кабеля (in-line) и не требует дополнительного заземляющего проводника для работы в дифференциальном режиме, что упрощает установку. Устройство полностью совместимо с высокоскоростными протоколами, поддерживая скорость передачи данных до 40 Мбит/с и частоту сигнала свыше 10 МГц, что делает его идеальным решением для современных промышленных сетей и систем видеонаблюдения.

Области применения

• Промышленные сети автоматизации и управления (RS-485/Modbus) на объектах энергетики и производства.
• Системы охранного видеонаблюдения и контроля доступа (CCTV) для защиты матричных коммутаторов и видеорегистраторов.
• Телекоммуникационное оборудование и серверные стойки для защиты последовательных портов RS-232.
• Системы сбора данных и контрольно-измерительные приборы с интерфейсом 4-20 мА на промышленных объектах.
• Оборудование «умных зданий» (BMS) и системы диспетчеризации инженерных систем.

Ключевые особенности

• Полная защита всех 9 линий интерфейса D-Sub (pinout: все провода передаются и защищены).
• Высокая пропускная способность: скорость передачи данных до 40 Мбит/с при вносимых потерях менее 1 дБ.
• Двойной режим защиты: комбинированный (Common/Differential mode) для отвода токов как между сигнальными линиями, так и на землю.
• Компактный in-line корпус (папа/мама) для монтажа в разрыв кабеля без изменения схемы подключения.
• Высокая устойчивость к токам: выдерживает импульс 20 кА (8/20 мкс) на полюс и 2.5 кА (10/350 мкс).
• Сертификация UL listed и соответствие стандартам IEC 61643-21 / EN 61643-21.

Технические характеристики

• Номинальное напряжение линии (Un): 24 Vdc
• Максимальное рабочее напряжение (Uc): 40 Vdc
• Максимальный ток нагрузки (IL): 750 мА
• Максимальный разрядный ток (Imax) @ 8/20 мкс: 20 кА (на полюс)
• Номинальный разрядный ток (In) C2: 5 кА (линия-земля), 300 А (линия-линия)
• Импульсный ток (Iimp) 10/350 мкс: 2.5 кА
• Уровень защиты (Up) C3: 18 В (Line/Line), 20 В (Line/PE)
• Максимальная емкость (C): менее 30 пФ
• Диапазон рабочих температур: от -40°C до +85°C
• Материал корпуса: термопластик UL94 V-0, степень защиты IP20
