Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DAC1-13S-31Y-880 — это высоконадежный трёхфазный ограничитель перенапряжений типа 1+2 по классификации IEC 61643-11, предназначенный для комплексной защиты фотоэлектрических (PV) инверторов и другого критически важного оборудования в сетях переменного тока. Его основная функция — отвод в землю мощных импульсных токов, возникающих при прямых ударах молнии (тип 1) и коммутационных перенапряжениях (тип 2), обеспечивая максимальную безопасность и бесперебойность работы системы.

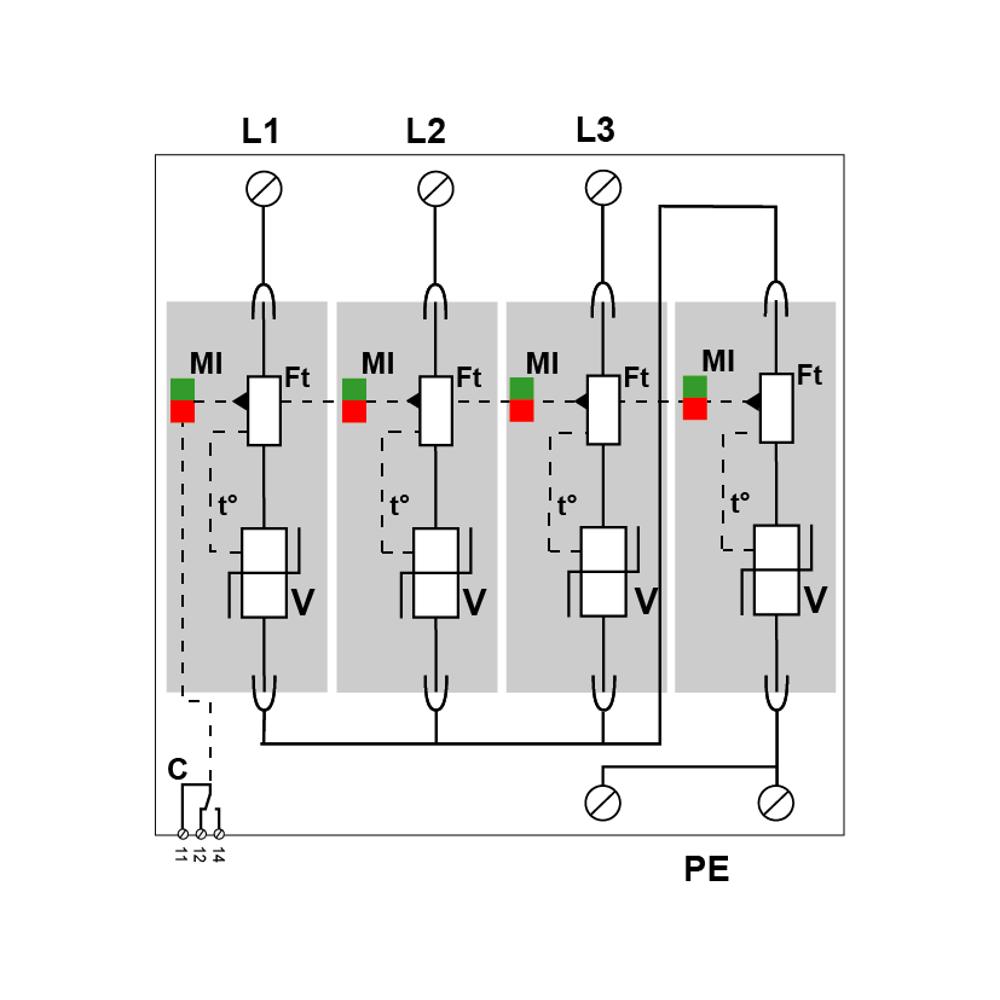

Устройство построено на основе высокоэнергетических варисторов, объединённых в схему «звезда» (Y), что позволяет эффективно работать в трёхфазных сетях с изолированной нейтралью (конфигурация IT). Оно рассчитано на длительную работу в сетях напряжением до 800 В переменного тока и совместимо с системами, где присутствует постоянная составляющая до 1200 В (L/PE). Конструкция выполнена в виде базового корпуса со сменными модулями, что упрощает обслуживание: при срабатывании тепловой защиты модуль легко заменяется на новый без демонтажа всей системы. Для подключения используются винтовые зажимы на кабель сечением от 2.5 до 25 мм², а монтаж осуществляется на стандартную симметричную DIN-рейку 35 мм.

Области применения

• Защита трёхфазных фотоэлектрических инверторов в промышленных и коммерческих солнечных электростанциях.
• Установка на вводе распределительных щитов зданий с сетью IT или в цепях питания критичного оборудования.
• Защита промышленного оборудования, чувствительного к импульсным помехам, в сетях с напряжением до 800 В.
• Использование в системах, где требуется высокая стойкость к импульсным токам (Iimp 12.5 кА) и временным перенапряжениям.
• Применение в объектах, где необходима дистанционная сигнализация о состоянии устройства для интеграции в системы мониторинга.

Ключевые особенности

• Комбинированная защита Тип 1+2: Обеспечивает защиту как от прямых ударов молнии, так и от коммутационных перенапряжений.

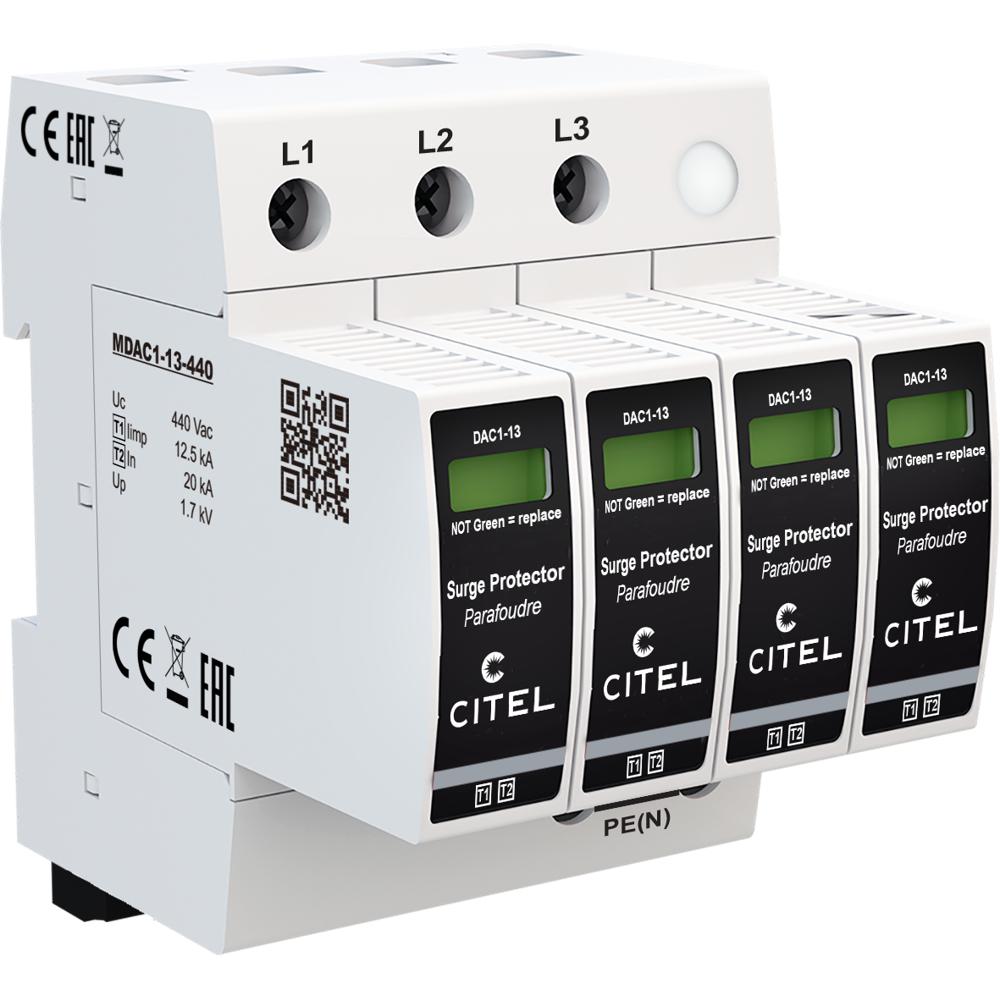

• Сменная модульная конструкция: Позволяет быстро заменить вышедший из строя модуль (MDAC1-13-440) без отключения проводки.
• Встроенная дистанционная сигнализация: Контакты (11-12-14) для удалённого оповещения об исправном состоянии или отключении УЗИП.
• Высокая стойкость к токам: Импульсный ток разряда Iimp 12.5 кА на полюс и максимальный ток разряда Imax 50 кА.
• Широкий температурный диапазон: Стабильная работа в условиях от -40°C до +85°C.

Технические характеристики

• Тип УЗИП (IEC 61643-11): 1+2
• Макс. рабочее напряжение AC (Uc): 880 В
• Макс. рабочее напряжение DC L/PE: 1200 В
• Импульсный ток разряда (10/350 мкс) Iimp: 12.5 кА (на полюс и N/PE)
• Номинальный ток разряда (8/20 мкс) In: 20 кА
• Уровень защиты Up: ≤ 3.4 кВ
• Конфигурация сети: 3-фазная, для сетей ≤ 800 В AC, конфигурация нейтрали IT
• Сопутствующий ток If: Отсутствует
• Допустимый ток короткого замыкания (Isccr): 50 кА

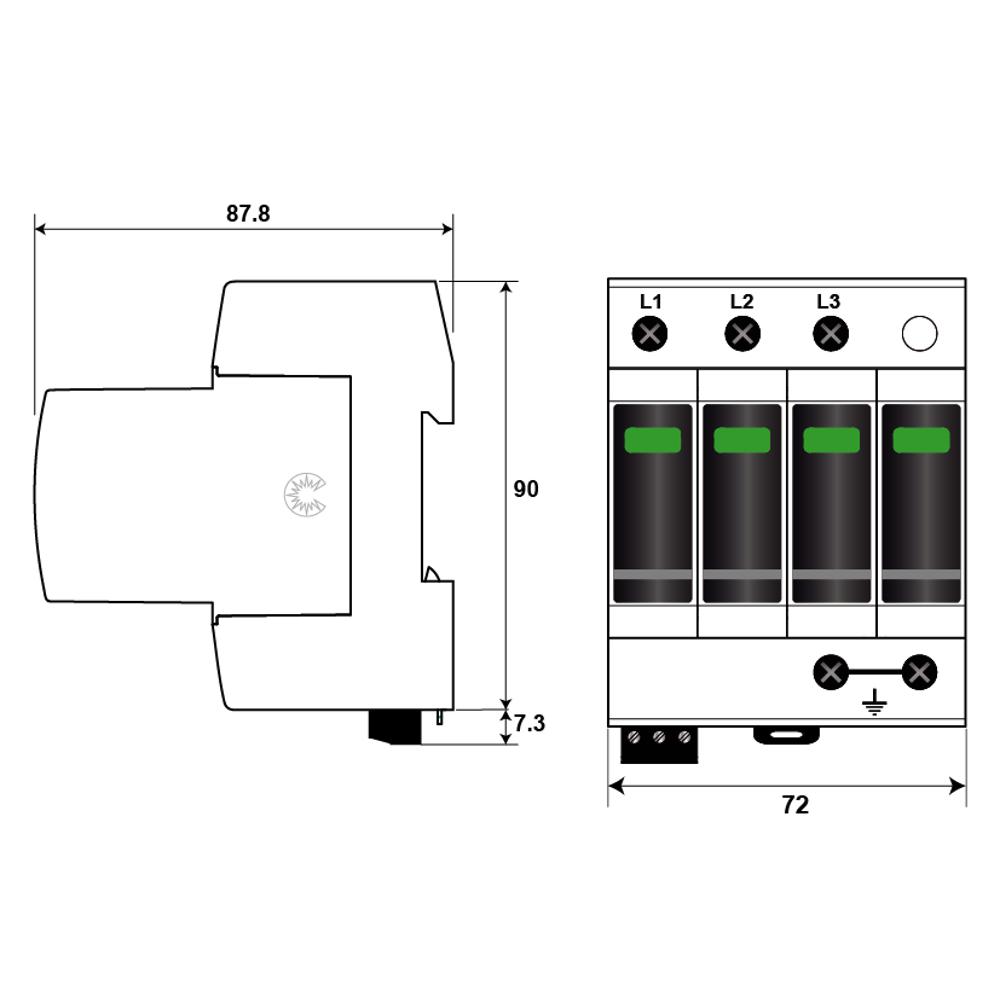

• Способ монтажа: Симметричная DIN-рейка 35 мм
• Степень защиты корпуса: IP20
• Клеммы: Винтовые зажимы для кабеля 2.5 – 25 мм²
• Сертификация: Соответствует IEC/EN 61643-11, UL1449 изд.4, EAC
