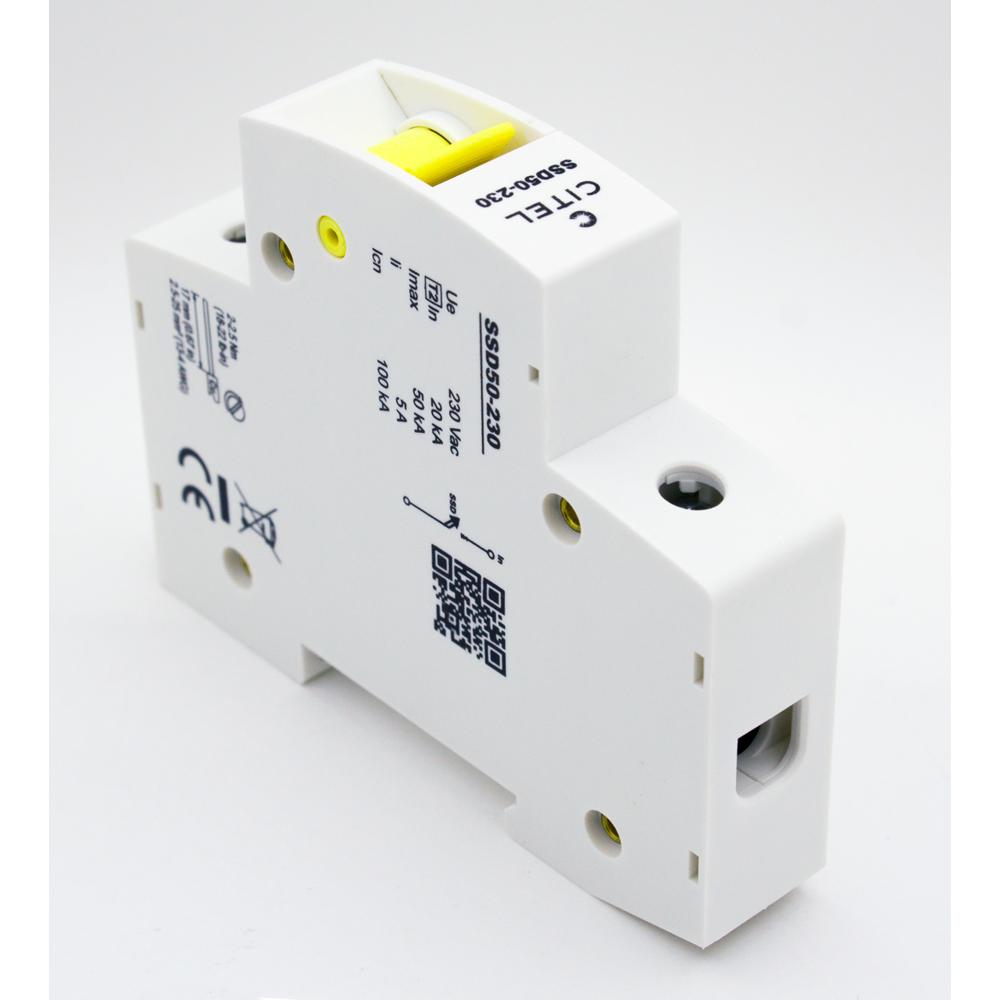

Устройство безопасного отключения УБО CITEL SSD50-230 (артикул 801101) представляет собой специализированный защитный модуль, предназначенный для безопасного отключения от сети совместимых устройств защиты от импульсных перенапряжений (УЗИП) при их термическом повреждении или в случае превышения тока короткого замыкания. Его основная функция — предотвращение возгорания и обеспечения безопасности электроустановки, гарантируя, что поврежденный УЗИП будет своевременно и надежно отсоединен от питающей сети.

Принцип работы устройства основан на комбинированной технологии. Внутри УБО две параллельные ветви: в одной находится катушка электромагнитного расцепителя для отключения тока короткого замыкания, а во второй — газонаполненный разрядник для проведения импульсного тока. При срабатывании встроенного в УЗИП теплового размыкателя или при протекании сверхтока УБО приводит в действие механизм отключения, разрывая цепь. Устройство предназначено для работы в низковольтных сетях до 400 В переменного тока и монтируется на стандартную DIN-рейку 35 мм.

Области применения

• Защита распределительных щитов ввода в жилых, коммерческих и промышленных зданиях.
• Использование в системах молниезащиты (УЗИП Тип 1) для безопасного отключения разрядников после прямого удара молнии.
• Защита вторичных цепей и оборудования в телекоммуникационных и серверных центрах.
• Обеспечение безопасности систем автоматизации и управления производственными процессами.
• Применение в системах бесперебойного питания (ИБП) и стабилизаторах напряжения для защиты от последствий импульсных перенапряжений.
• Защита чувствительного электронного оборудования в медицинских учреждениях и лабораториях.
• Интеграция в системы учета электроэнергии и smart grid для обеспечения отказоустойчивости.

Ключевые особенности

• Специализированное сертифицированное устройство безопасного отключения (УБО) для УЗИП серий DAC50, DAC50VGS, DS40, DS44VG, DS10.
• Выдерживает ток импульса 40 kA при форме волны 8/20 мкс.
• Многоразовое использование после срабатывания выключателя — после устранения неисправности и замены УЗИП устройство готово к повторной работе.
• Высокая отключающая способность — 100 кА, что обеспечивает надежную защиту даже при сильных токах КЗ.
• Номинальный разрядный ток (In) 20 кА и максимальный разрядный ток (Imax) 50 кА при форме волны 8/20 мкс.
• Эквивалентный номинальный переменный ток составляет 80 А.
• Выдерживаемый импульсный ток (Iimp) 12.5 кА при форме волны 10/350 мкс для совместной работы с УЗИП Тип 1.
• Компактный монтаж на DIN-рейку 35 мм с уровнем защиты корпуса IP20.

Технические характеристики

• Артикул производителя: 801101
• Максимальное рабочее напряжение (Uc): 400 В переменного тока
• Номинальный разрядный ток (In): 20 кА (8/20 мкс)
• Максимальный разрядный ток (Imax): 50 кА (8/20 мкс)
• Выдерживаемый импульсный ток (Iimp): 12.5 кА (10/350 мкс)
• Эквивалентный номинальный переменный ток: 80 А
• Отключающая способность: 100 кА
• Способ монтажа: DIN-рейка 35 мм
• Степень защиты корпуса: IP20
• Диапазон рабочих температур: от -40°C до +85°C
• Максимальная высота установки: 2000 м над уровнем моря
• Диапазон влажности: от 5% до 95%
• Стандарты: EAC TP TC 004/2011, GB/T 18802.11, IEC 61643-11, NB/T 42150
• Сечение подключаемых проводников: 2.5 - 25 мм² (13 - 4 AWG)
• Момент затяжки клемм: 2.0 - 2.5 Н·м (17.8 - 22.1 Lb-In)
