Ключевые особенности

  • Специализированное сертифицированное устройство безопасного отключения (УБО) для УЗИП типа 1
  • Выдерживаемый импульсный ток: 25 кА @ 10/350 мкс
  • Широкий диапазон защищаемых токов короткого замыкания
  • Возможность многократного использования после срабатывания выключателя
  • Низкий номинальный ток срабатывания с время-токовыми характеристиками для защиты от сверхтока
  • координация с вышестоящим защитным устройством и защитное отключение в случае отказа SPD

Документация

Защита УЗИП

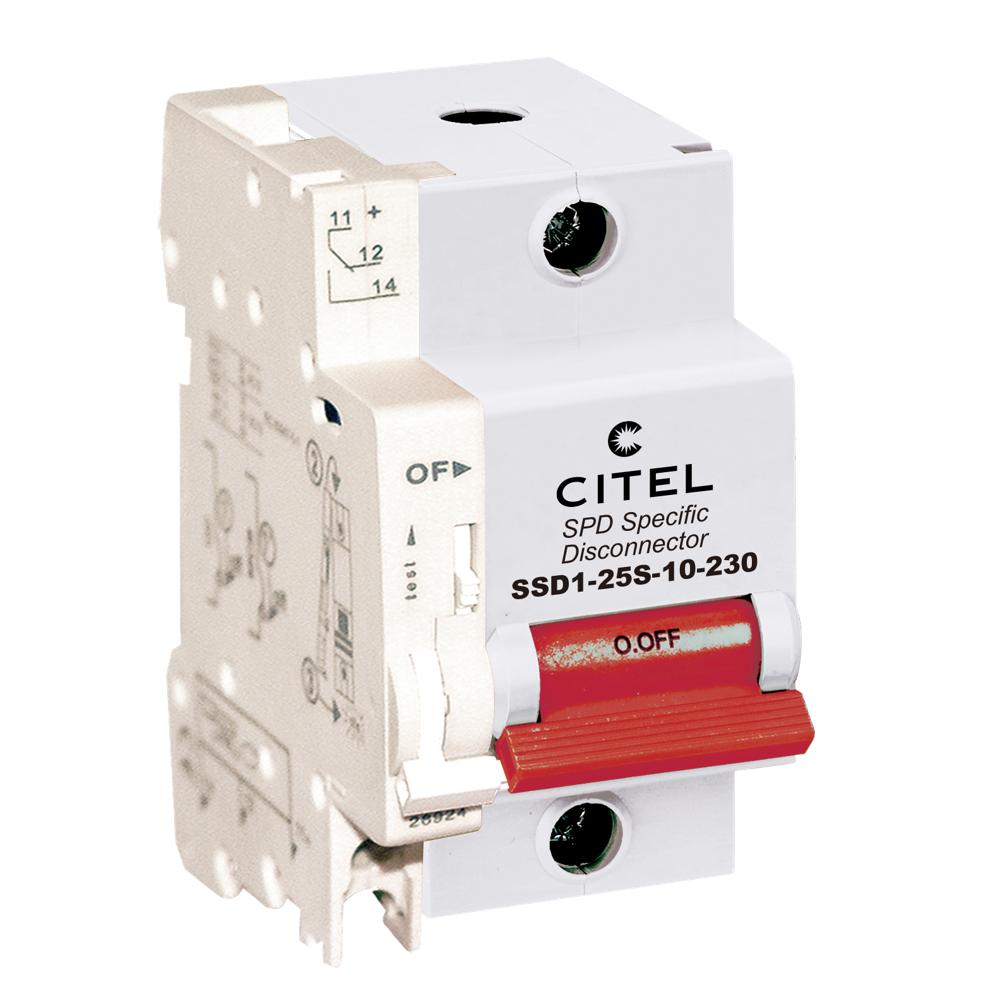

Устройство безопасного отключения УБО CITEL SSD1-25S-10-230 (804111)

Артикул: 804111
Цена товара:
10 993 ₽
В наличии: 89 шт.
Краткое описание

Однополюсное устройство безопасного отключения для УЗИП тип 1 (схема 1+1 - 1+0) макс. Uc 400Vac Iimp 25 kA In 60 ka Imax 120 kA с дистанционной сигнализацией срабатывания.

Подходит для УЗИП типа 1, 1+2 и 1+2+3 с Iimp = 25 кА.

Решает две основных задачи: беспрепятственно пропускает импульсные токи в сторону УЗИП и гарантированно размыкает цепь с УЗИП в случае выхода из строя одной из вставок УЗИП, предотвращая развитие короткого замыкания при токов от 3А и выше. Эти задачи решаются путем параллельной установки внутри УБО электромагнитного расцепителя, откалиброванного на токи от 3А и газонаполненного разрядника для проведения импульсов.

Устройство безопасного отключения значительно повышает надежность и безопасность эксплуатации УЗИП.

Описание

Однополюсное устройство безопасного отключения для УЗИП тип 1 (схема 1+1 - 1+0) макс. Uc 400Vac Iimp 25 kA In 60 ka Imax 120 kA с дистанционной сигнализацией срабатывания. Подходит для УЗИП типа 1, 1+2 и 1+2+3 с Iimp = 25 кА. Решает две основных задачи: беспрепятственно пропускает импульсные токи в сторону УЗИП и гарантированно размыкает цепь с УЗИП в случае выхода из строя одной из вставок УЗИП, предотвращая развитие короткого замыкания при токов от 3А и выше. Эти задачи решаются путем параллельной установки внутри УБО электромагнитного расцепителя, откалиброванного на токи от 3А и газонаполненного разрядника для проведения импульсов. Устройство безопасного отключения значительно повышает надежность и безопасность эксплуатации УЗИП.

Характеристики

Электрические характеристики
Тип напряжения AC
Совместимость с типами УЗИП 1, 2, 1+2, 1+2+3
Количество защищаемых полюсов 1
Uc AC, макс. рабочее напр., В 400
Iimp(10/350), имп. ток на полюс, кА 25
In(8/20), номин. ток разряда, кА 60
Imax(8/20), макс. ток разряда, кА 120
Механические характеристики
Способ монтажа DIN-рейка 35 мм
Степень защиты IPxx IP20
Температура эксплуатации -40...+85°C
Дистанционная cигнализация да
Стандарты
Производитель CITEL
Другие характеристики
Тип продукции УБО
