Устройство безопасного отключения CITEL SSD1-25-230 (арт. 804101) — это специализированный защитный аппарат, предназначенный для безопасного отключения и мониторинга УЗИП (устройств защиты от импульсных перенапряжений) Типа 1. Его основная функция — гарантированно размыкать цепь с вышедшим из строя УЗИП при токах короткого замыкания от 3А, предотвращая возгорание и развитие аварии, при этом беспрепятственно пропуская мощные импульсные токи молнии (до 25 кА) к защитному устройству. Это критически важный элемент для повышения надежности и пожарной безопасности всей системы молниезащиты.

Принцип работы устройства основан на параллельной комбинации электромагнитного расцепителя, откалиброванного на низкие токи, и газонаполненного разрядника. При штатной работе импульсные токи отводятся через разрядник. В случае теплового разрушения варистора УЗИП и возникновения тока утечки или короткого замыкания через него, срабатывает расцепитель, физически разрывая цепь. УБО монтируется на DIN-рейку 35 мм последовательно перед УЗИП. Оно совместимо с различными схемами сетей (TN-S, TN-C, TT, IT) и предназначено для работы с УЗИП серий DAC250VG, DS250E, DACN1-35VGS с импульсным током Iimp 25 кА.

Области применения

• Защита вводно-распределительных устройств (ВРУ, ГРЩ) зданий с системой внешней молниезащиты (УЗИП Тип 1).
• Обеспечение безопасности в многоэтажных жилых, административных и промышленных зданиях.
• Объекты инфраструктуры: насосные станции, трансформаторные подстанции, телекоммуникационные узлы.
• Промышленные предприятия для защиты главных распределительных щитов и критичного оборудования.
• Объекты с повышенными требованиями к пожарной безопасности.

Ключевые особенности

• Сертифицированное УБО для УЗИП Типа 1 с выдерживаемым импульсным током 25 кА (10/350 мкс).
• Гарантированное отключение при токах КЗ от 3А благодаря встроенному электромагнитному расцепителю.
• Повторное использование после срабатывания — достаточно заменить вышедший из строя УЗИП и взвести рычаг УБО.
• Координация с вышестоящими защитными устройствами (предохранителями, автоматами) и защита при отказе УЗИП.
• Простой монтаж на стандартную DIN-рейку и визуальный индикатор состояния.

Технические характеристики

• Артикул производителя: 804101
• Максимальное рабочее напряжение Uc: 400 В переменного тока
• Номинальный импульсный ток разряда In (8/20 мкс): 60 кА
• Максимальный импульсный ток разряда Imax (8/20 мкс): 120 кА
• Выдерживаемый импульсный ток Iimp (10/350 мкс): 25 кА на полюс
• Эквивалентный номинальный переменный ток: 315 А
• Номинальный ток срабатывания расцепителя: от 3 А

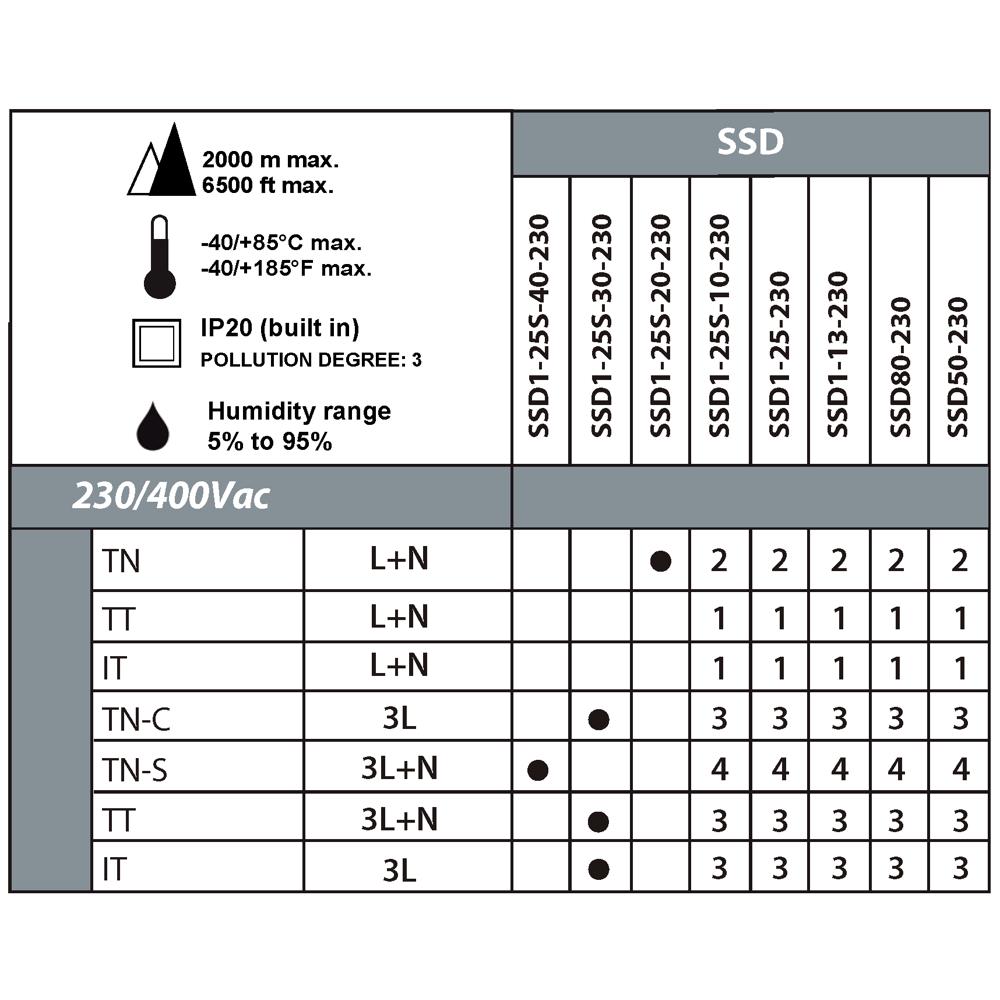

• Совместимые сети: TN-S, TN-C, TT, IT (1- и 3-фазные)

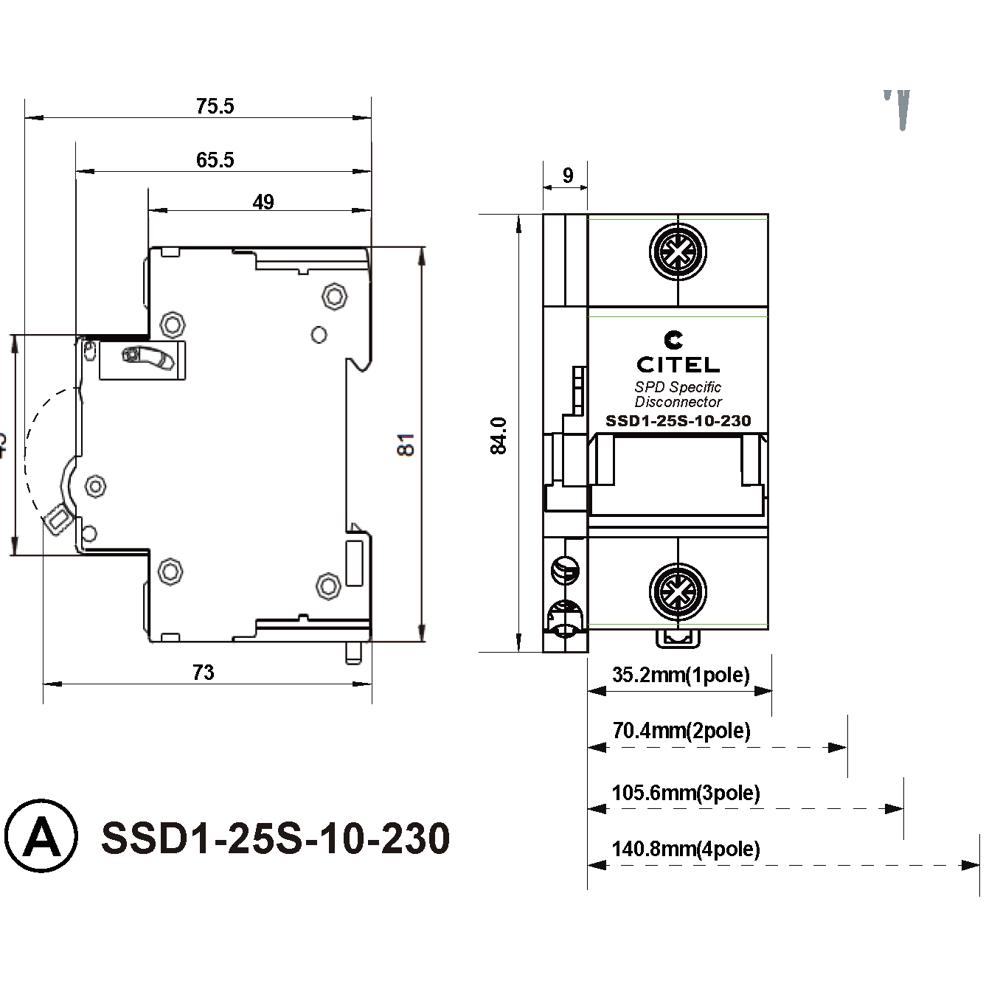

• Способ монтажа: DIN-рейка 35 мм
• Степень защиты корпуса (IP): IP20
• Диапазон рабочих температур: от -40°C до +85°C
• Соответствие стандартам: IEC 61643-11, GB/T 18802.11, NB/T 42150, ТР ТС 004/2011 (EAC)
