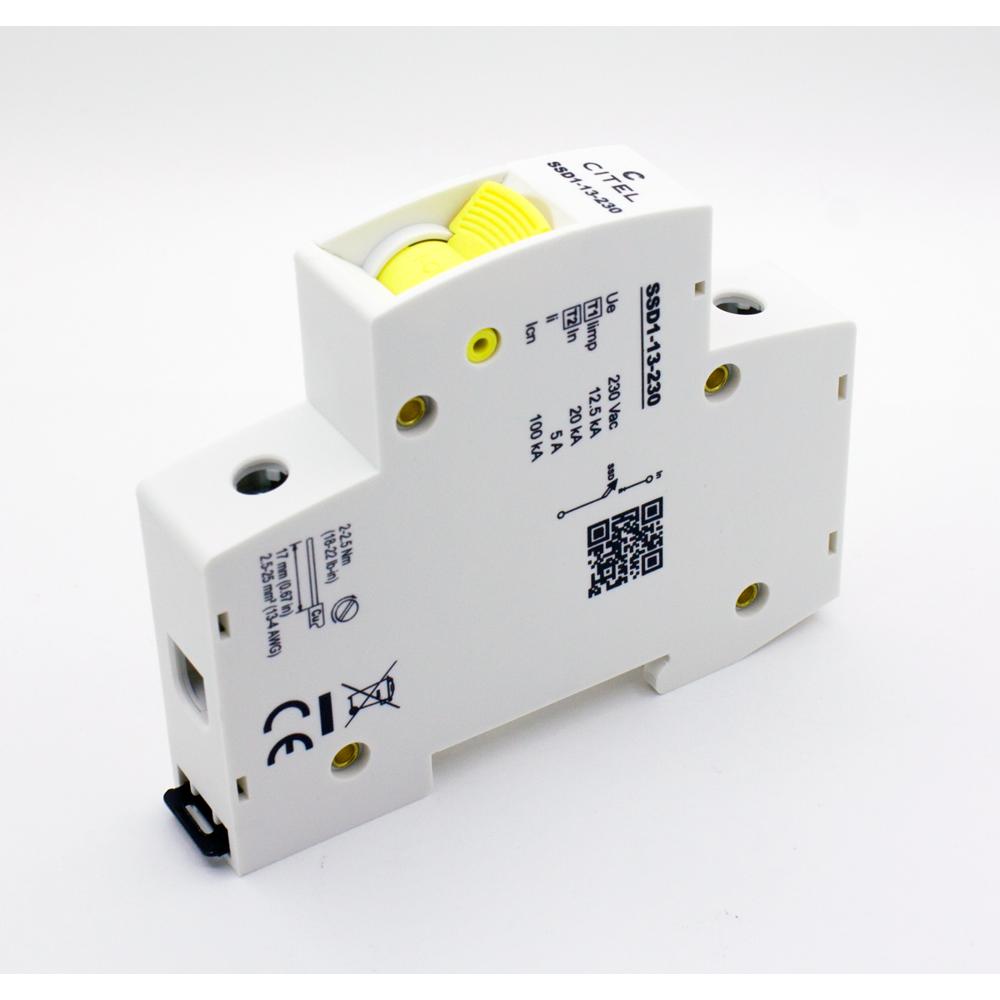

Устройство безопасного отключения УБО CITEL SSD1-13-230 (артикул 803101) представляет собой специализированный защитный модуль, предназначенный для безопасного отключения и защиты от токов короткого замыкания мощных УЗИП (устройств защиты от импульсных перенапряжений) Типа 1. Его основная функция — обеспечение пожарной безопасности и предотвращение повреждения электроустановки в случае выхода из строя варисторного блока подключенного к нему ограничителя перенапряжений. УБО автоматически разрывает цепь при возникновении сверхтоков, вызванных сквозным током короткого замыкания, обеспечивая тем самым безопасность объекта.

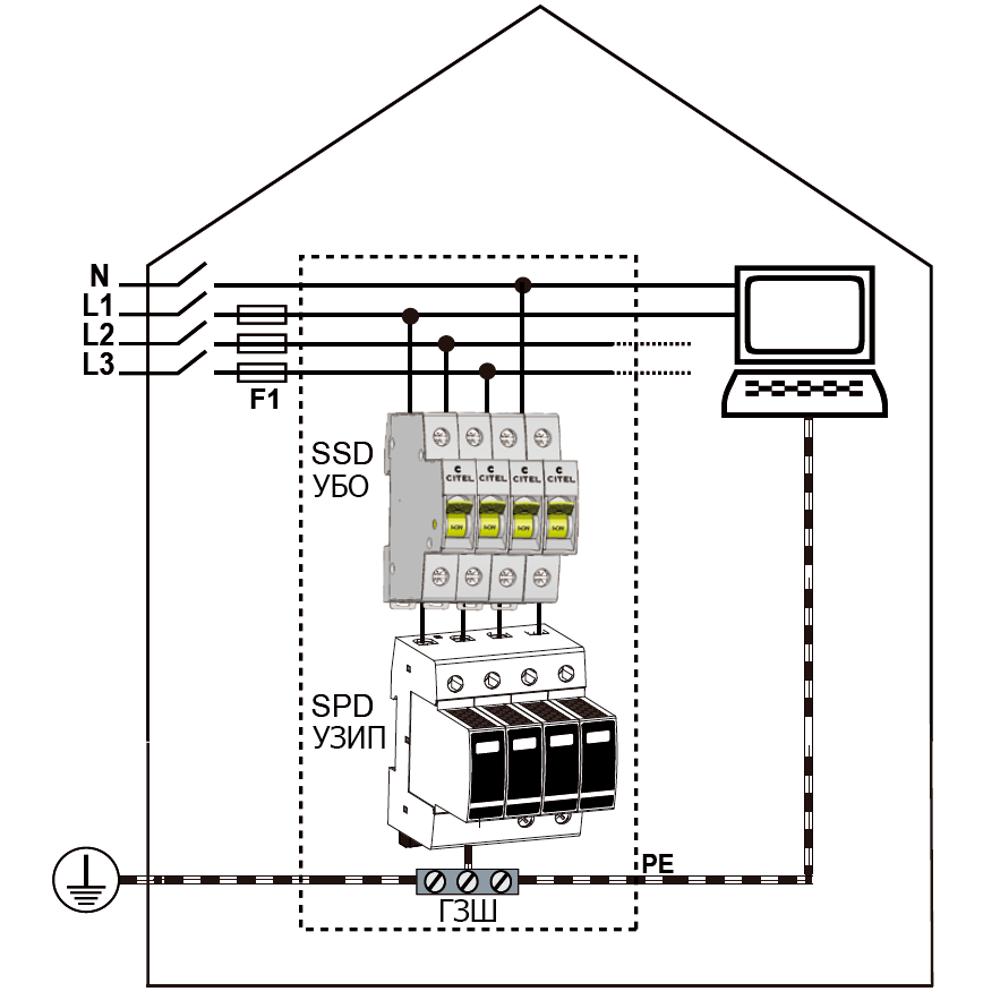

Принцип работы устройства основан на использовании высокоэффективного электромагнитного расцепителя, который реагирует на появление тока утечки через варистор сверх нормированных значений. Оно устанавливается последовательно с УЗИП на DIN-рейку и рассчитано на многоразовое использование: после срабатывания внутреннего защитного механизма и замены варисторного модуля УЗИП, УБО может быть возвращено в рабочее состояние. Область применения охватывает вводно-распределительные устройства зданий и сооружений, где требуется защита от прямых и непрямых ударов молнии в соответствии с требованиями стандартов по молниезащите.
Области применения
- Использование в системах молниезащиты (УЗИП Типа 1) для отключения поврежденных ограничителей перенапряжений.
Ключевые особенности
- Специализированное сертифицированное устройство безопасного отключения (УБО) для УЗИП серий DAC1-13VG, DAC1-13, DS130R, DS130VG.
- Выдерживает импульсный ток Iimp 12,5 кА при волне 10/350 мкс, что соответствует требованиям к УЗИП Типа 1 (защита от прямых ударов молнии).
- Высокая отключающая способность — 100 кА, обеспечивающая надежное прерывание токов короткого замыкания.
- Многоразовое использование после срабатывания: после замены варисторного модуля УЗИП устройство может быть возвращено в рабочее состояние.
- Номинальный разрядный ток In 20 кА (8/20 мкс) и максимальный разрядный ток Imax 50 кА (8/20 мкс).
- Эквивалентный номинальный переменный ток составляет 125 А, что указывает на высокую нагрузочную способность.

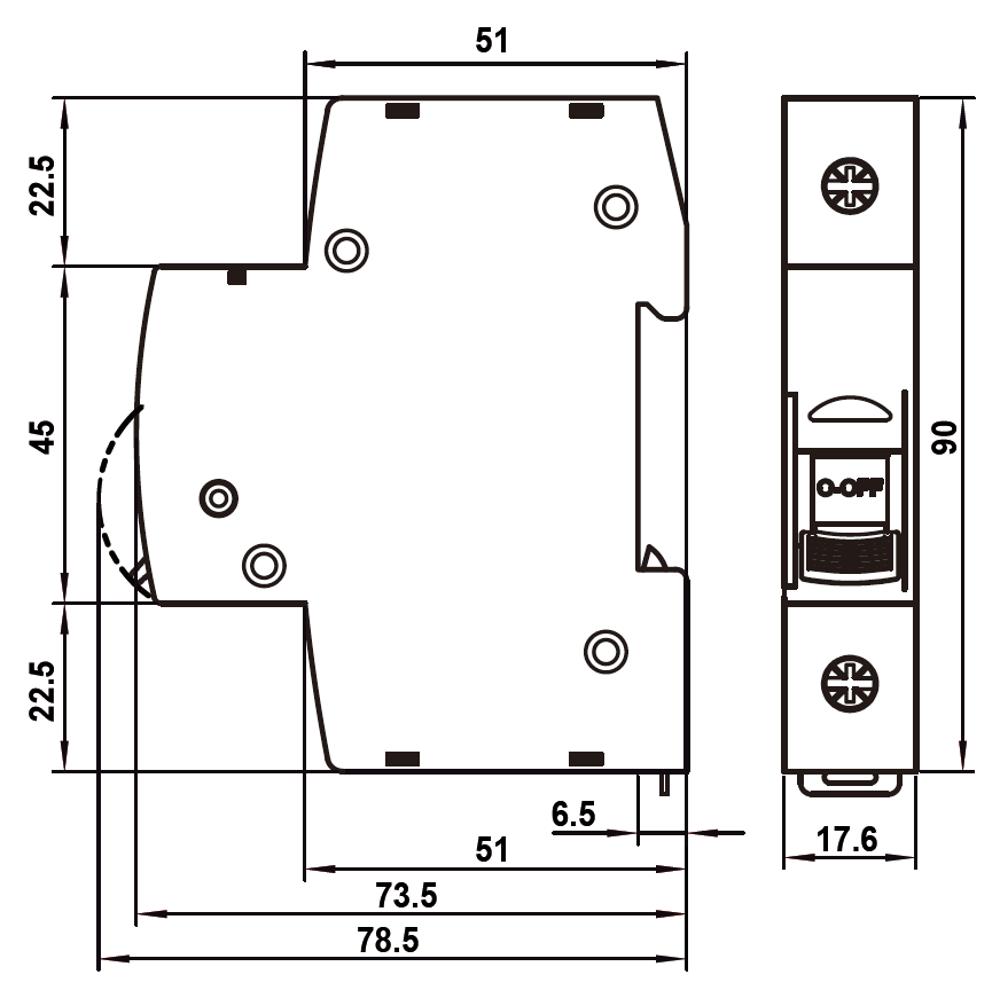

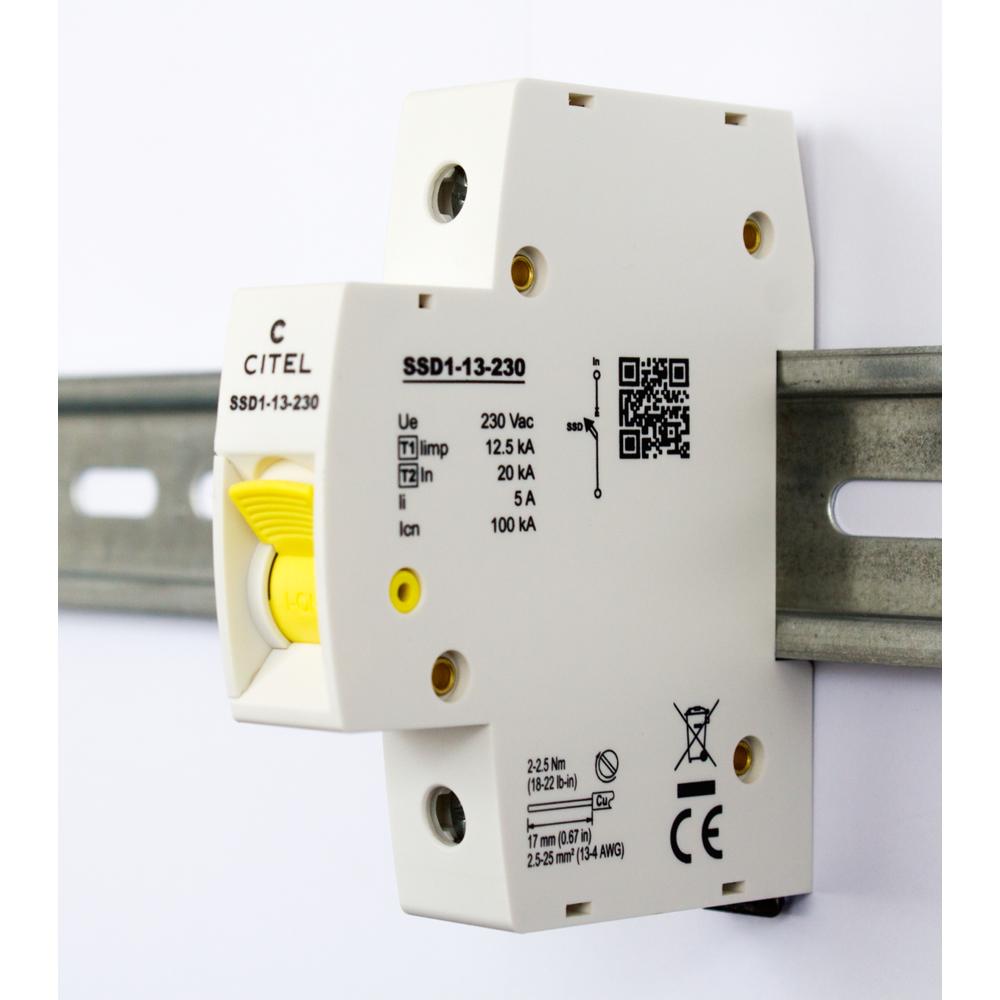

- Компактный монтаж на стандартную DIN-рейку 35 мм, степень защиты корпуса IP20.
- Визуальная индикация состояния ("ON"/"OFF") для удобства контроля работоспособности.
Технические характеристики
- Максимальное рабочее напряжение (Uc): 400 В переменного тока.
- Номинальный разрядный ток (In): 20 кА (8/20 мкс).
- Импульсный ток (Iimp): 12,5 кА (10/350 мкс).
- Максимальный разрядный ток (Imax): 50 кА (8/20 мкс).
- Эквивалентный номинальный переменный ток: 125 А.
- Отключающая способность: 100 кА.
- Степень защиты корпуса: IP20.
- Способ монтажа: DIN-рейка 35 мм.
- Диапазон рабочих температур: от -40°C до +85°C (от -40°F до +185°F).
- Максимальная высота установки: 2000 м над уровнем моря (6500 футов).
- Диапазон влажности: от 5% до 95%.
- Стандарты: Соответствует EAC TP TC 004/2011, GB/T 18802.11, IEC 61643-11, NB/T 42150.
- Подключаемое сечение провода: от 2.5 до 35 мм² (от 13 до 2 AWG).
- Момент затяжки клемм: 2.0 - 2.5 Н·м (17.8 - 22.1 Lb-In).
