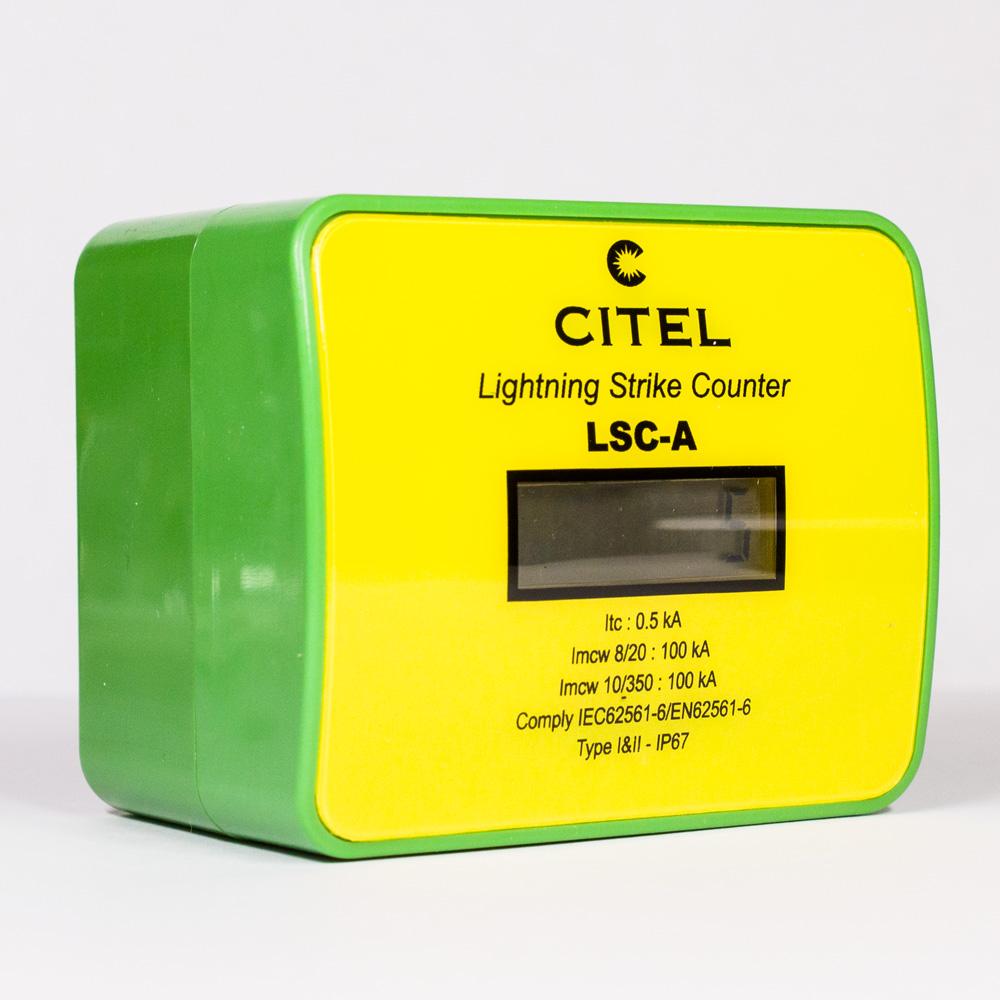

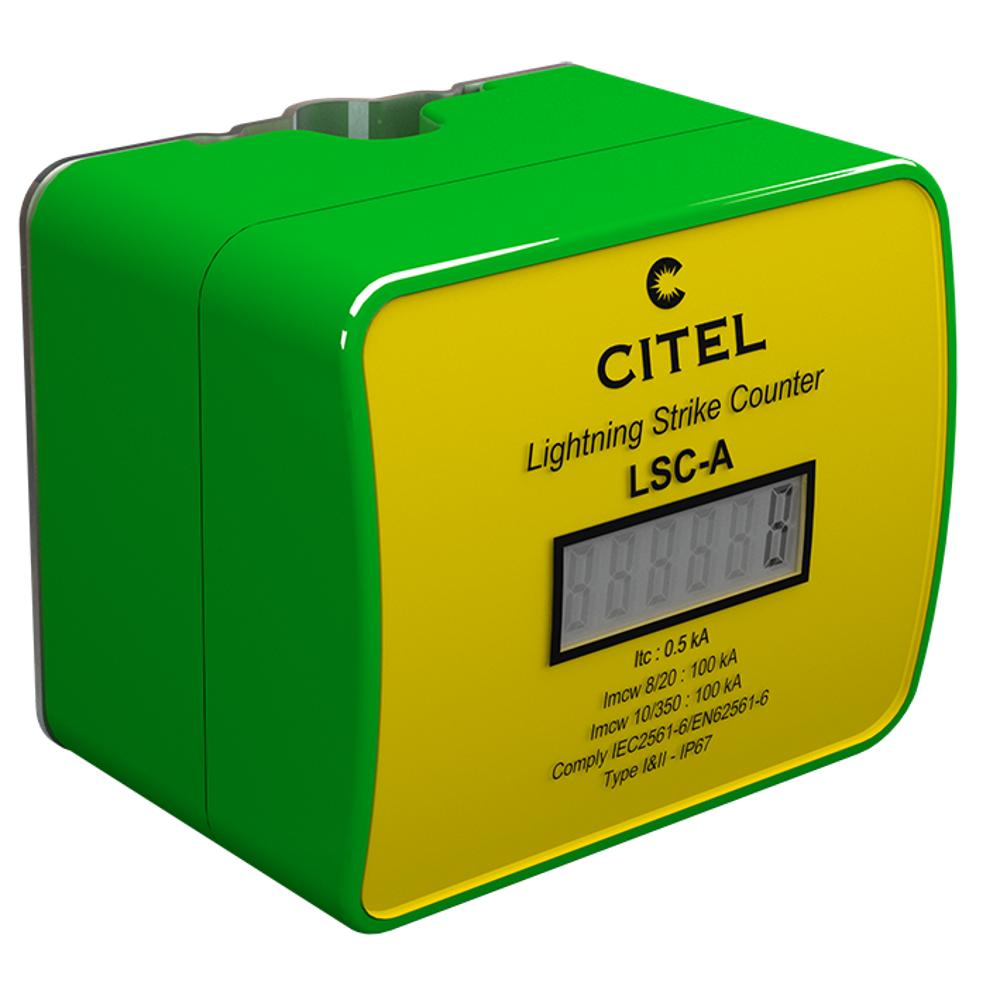

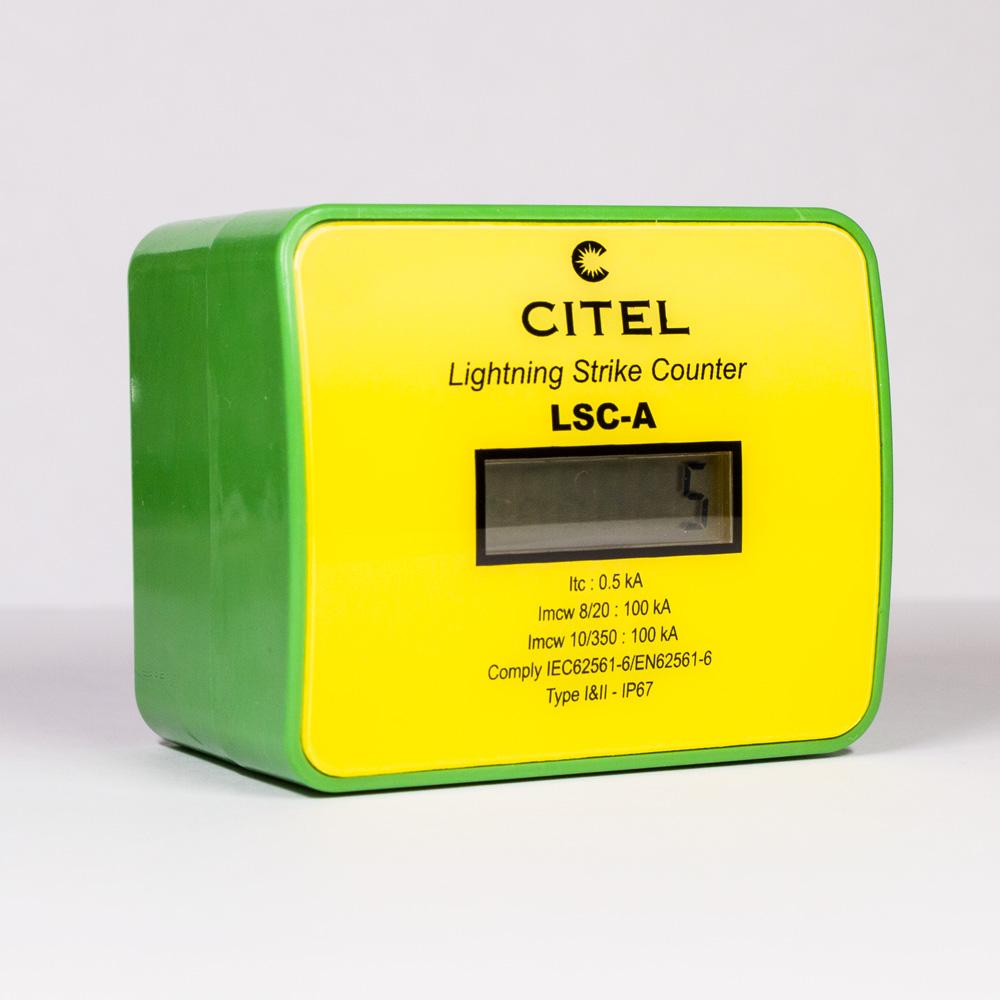

Цифровой регистратор импульсов молний CITEL LSC-A (артикул 790121) — это специализированный прибор для точного учета и визуального отображения количества токовых импульсов, вызванных ударами молний или мощными перенапряжениями в системах молниезащиты (LPS) и на линиях заземления устройств защиты от импульсных перенапряжений (УЗИП). Его основная функция — мониторинг и документирование событий, что является критически важным для оценки эффективности системы заземления, планирования технического обслуживания и анализа происшествий.

Принцип работы устройства основан на регистрации импульсных токов, протекающих через заземляющий проводник. Прибор обладает высокой чувствительностью и надежностью, соответствуя международному стандарту IEC 62561-6 (и его национальным аналогам, включая ГОСТ Р МЭК 62561.6-2015). Он предназначен для установки непосредственно на заземляющий проводник круглого (диаметр 6-10 мм) или плоского (30x2 мм) сечения либо на стандартную DIN-рейку (модель LSC-A/DIN). Устройство универсально: корпус со степенью защиты IP67 позволяет выполнять как внутренний, так и наружный монтаж, в том числе в условиях улицы. Питание осуществляется от встроенной долговечной батареи, что обеспечивает автономность работы более 10 лет. Совместим с большинством современных систем молниезащиты и заземления.

Области применения

• Мониторинг и учет срабатываний внешних молниеприемников и токоотводов в системах молниезащиты зданий и сооружений (LPS monitoring).
• Контроль работы и подсчет количества разрядов, отведенных через устройства защиты от импульсных перенапряжений (УЗИП) классов I и II (SPD monitoring).
• Установка на заземляющие шины и проводники в телекоммуникационных объектах, промышленных предприятиях и энергетических подстанциях для статистического учета импульсных воздействий.
• Применение в системах технического обслуживания для обоснованного планирования проверок и замены элементов системы заземления и УЗИП на основе реальной нагрузки.
• Использование в научных и экспертных целях для сбора данных о грозовой активности и ее воздействии на конкретные объекты.

Ключевые особенности

• Цифровой LCD-дисплей для четкого отображения количества событий (до 999 999).

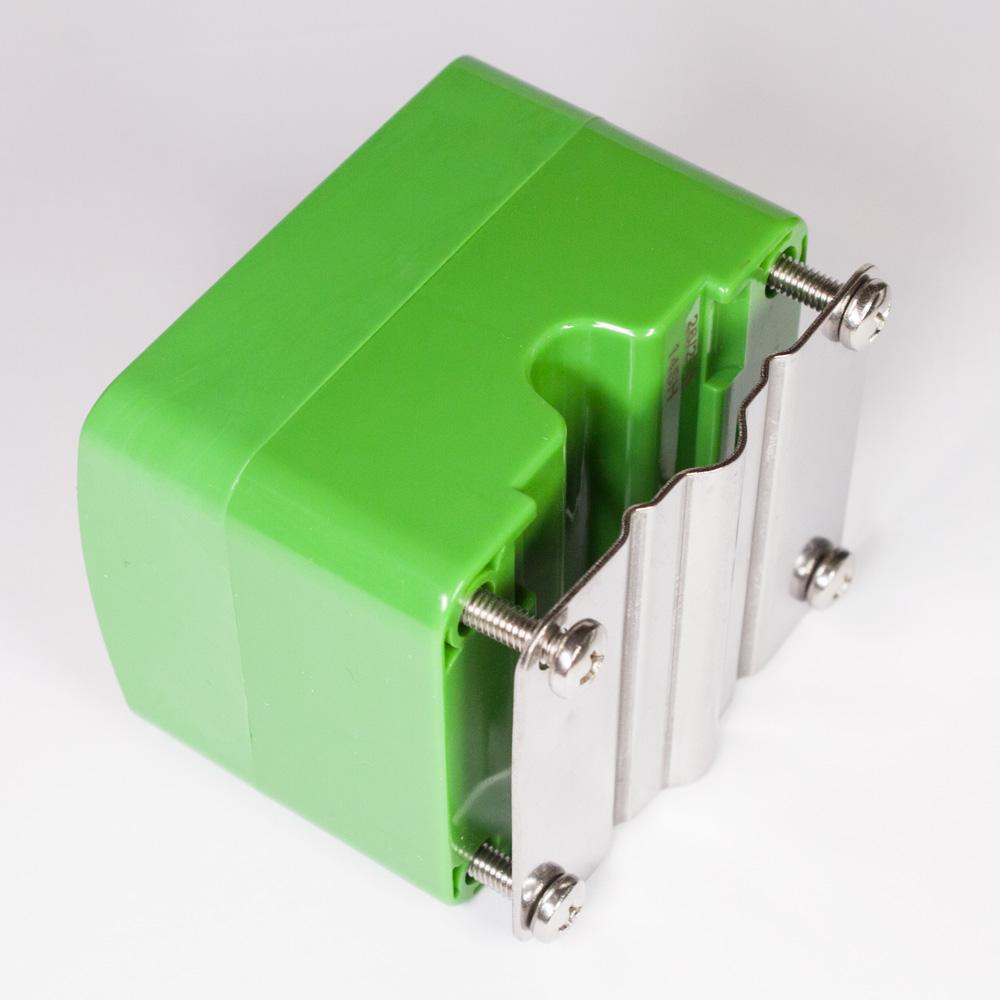

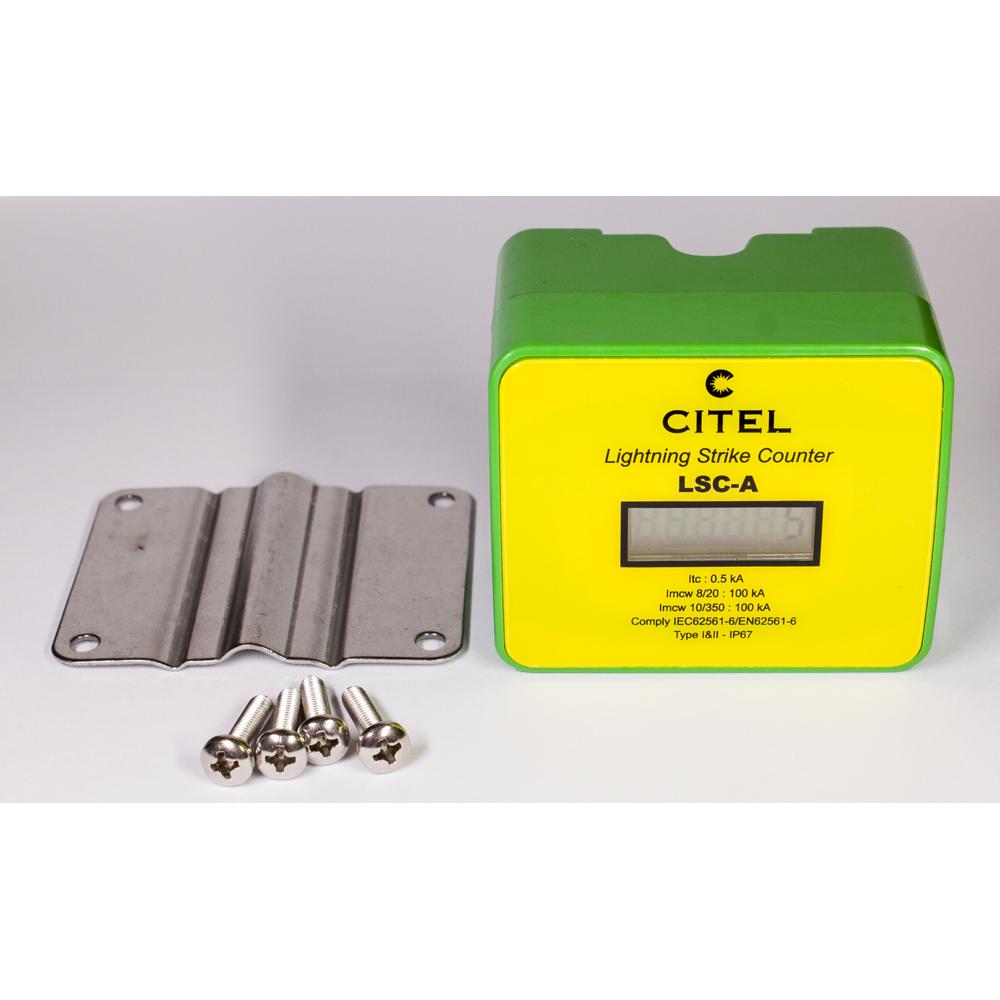

• Универсальный монтаж: на заземляющий проводник (в комплекте хомут) или на DIN-рейку (отдельная модель LSC-A/DIN).
• Высокая степень защиты IP67 для надежной работы в сложных условиях, внутри и снаружи помещений.
• Автономное питание от встроенной батареи со сроком службы более 10 лет.
• Соответствие строгим стандартам: IEC/EN 62561-6, ГОСТ Р МЭК 62561.6-2015, что гарантирует точность и безопасность.

Технические характеристики

• Наименование: CITEL LSC-A
• Артикул: 790121
• Описание: Цифровой счетчик импульсов тока (регистратор молний)
• Минимальный регистрируемый импульс (I_tc): 0.5 кА
• Максимальный допустимый импульсный ток (I_mcw 8/20; 10/350): 100 кА
• Максимальное количество регистрируемых событий: 999 999
• Тип дисплея: ЖК-дисплей (LCD)
• Способ монтажа: На круглый проводник (Ø 6-10 мм) или плоский (30x2 мм); на DIN-рейку (для версии LSC-A/DIN)
• Степень защиты корпуса (IP): IP67
• Габаритные размеры (Д x Ш x В): 66 x 55 x 47 мм
• Вес: 0.14 кг
• Материал корпуса: Термопластик UL94-V0
• Диапазон рабочих температур: от -40°C до +85°C
• Источник питания: Встроенная батарея
• Срок службы батареи: > 10 лет

CITEL LSC-A — когда защита становится видимой

Как узнать, что ваш УЗИП действительно работает?

Большинство систем отводят токи молнии молча — без сигнала, без отчёта. Но теперь можно увидеть работу защиты своими глазами.

CITEL LSC-A делает молниезащиту измеримой. Это инструмент не только для инженеров, но и для тех, кто хочет убедиться: система действительно защищает. Проверить, сколько раз ваш УЗИП уже спас оборудование — теперь вопрос секунды.
