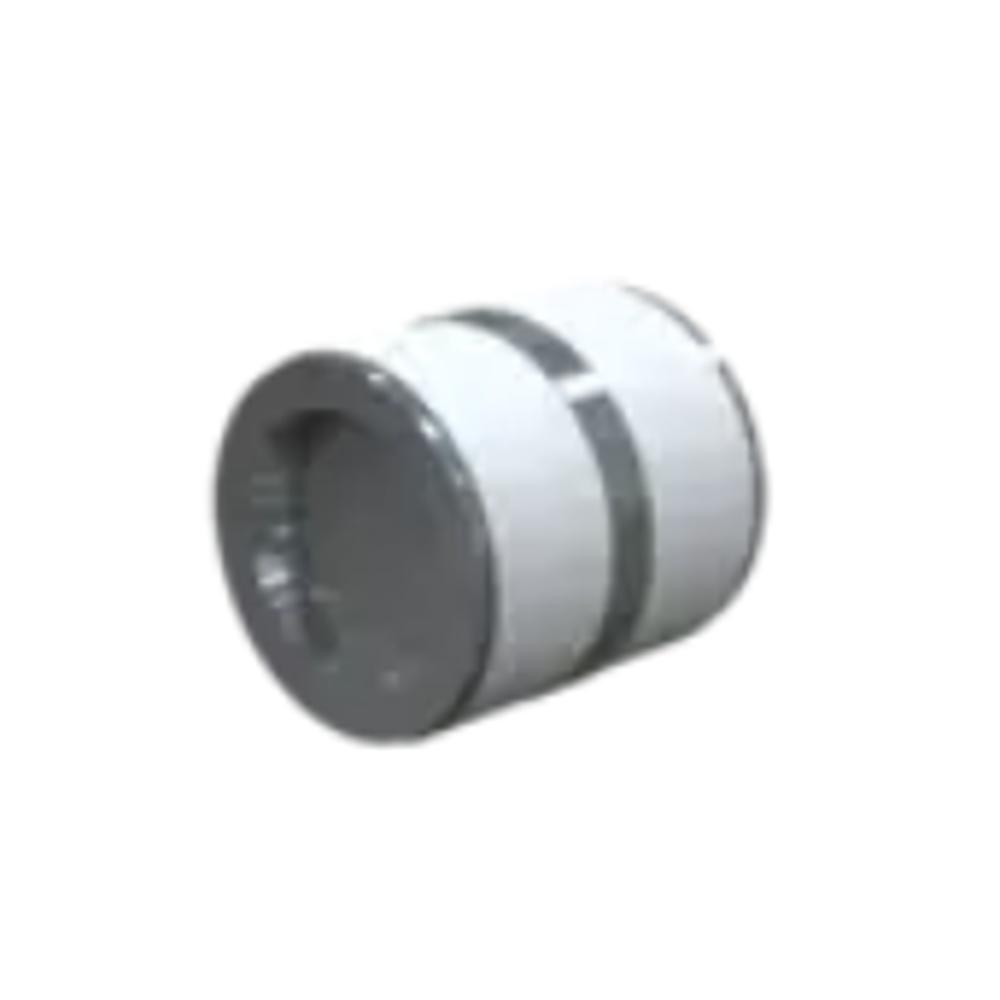

Разрядник CITEL BT S 230/20 (арт. 9294057) представляет собой высококачественный двухэлектродный газовый разрядник, предназначенный для защиты телекоммуникационного и слаботочного оборудования от импульсных перенапряжений. Устройство выступает в роли сверхбыстрого переключателя, который при превышении порогового напряжения переходит из состояния с бесконечно высоким сопротивлением в режим псевдокороткого замыкания, отводя опасный импульс тока на землю и защищая подключенную аппаратуру.

Данная модель построена на проверенной технологии газового разряда. В герметичном керамическом корпусе, заполненном инертным газом, при возникновении перенапряжения происходит ионизация газа, и разрядник мгновенно (в течение наносекунд) переходит в проводящее состояние с напряжением дуги около 20 В. После исчезновения импульса устройство автоматически возвращается в исходное состояние с высоким сопротивлением изоляции. Разрядник имеет прямые проволочные выводы, что делает его идеальным для монтажа в печатные платы методом пайки. Устройство совместимо с любыми телекоммуникационными линиями и цепями постоянного/переменного тока, где требуется защита от перенапряжений.

Области применения

• Защита входных цепей телекоммуникационного оборудования (АТС, модемы, маршрутизаторы).
• Грозозащита линий связи и передачи данных (RS-485, Ethernet, телефонные линии).
• Защита измерительных приборов и датчиков, установленных на открытом воздухе или в промышленных зонах.
• Применение в системах охранной и пожарной сигнализации для защиты сигнальных шлейфов.
• Использование в блоках питания и преобразователях для защиты от перенапряжений по цепям питания.

Ключевые особенности

• Высокая импульсная мощность: выдерживает ток разряда до 20 кА (8/20 мкс), обеспечивая надежную защиту от мощных грозовых разрядов.
• Минимальное влияние на линию: сверхнизкая емкость (<0.8 пФ) и высокое сопротивление изоляции (>10 ГОм) делают разрядник "невидимым" для полезного сигнала в рабочем режиме.
• Стабильное напряжение пробоя: номинальное статическое напряжение пробоя 230 В с допуском ±20% гарантирует точное срабатывание при перенапряжении.
• Компактная конструкция с выводами: прямые проволочные выводы диаметром 0.8 мм (BHS8) или 1.0 мм (BHS) обеспечивают удобный и надежный монтаж на печатную плату.
• Высокая надежность и долговечность: керамический корпус и инертный газовый наполнитель обеспечивают стабильную работу в течение десятков импульсов без деградации характеристик.

Технические характеристики

• Тип устройства: Газовый разрядник (ГРО)
• Серия: BT (аналог BH по характеристикам)
• Статическое напряжение пробоя (100 В/с): 184-276 В
• Динамическое напряжение пробоя (1 кВ/мкс): <700 В
• Максимальный ток разряда (Imax) 8/20 мкс: 20 кА
• Номинальный ток разряда (In) 8/20 мкс: 10 кА
• Переменный ток разряда (50 Гц): 20 А
• Сопротивление изоляции (при 100 В DC): >10 ГОм
• Емкость: <0.8 пФ
• Тип выводов: Прямые проволочные (Ø 0.8 мм)
• Упаковка: 250 шт.
