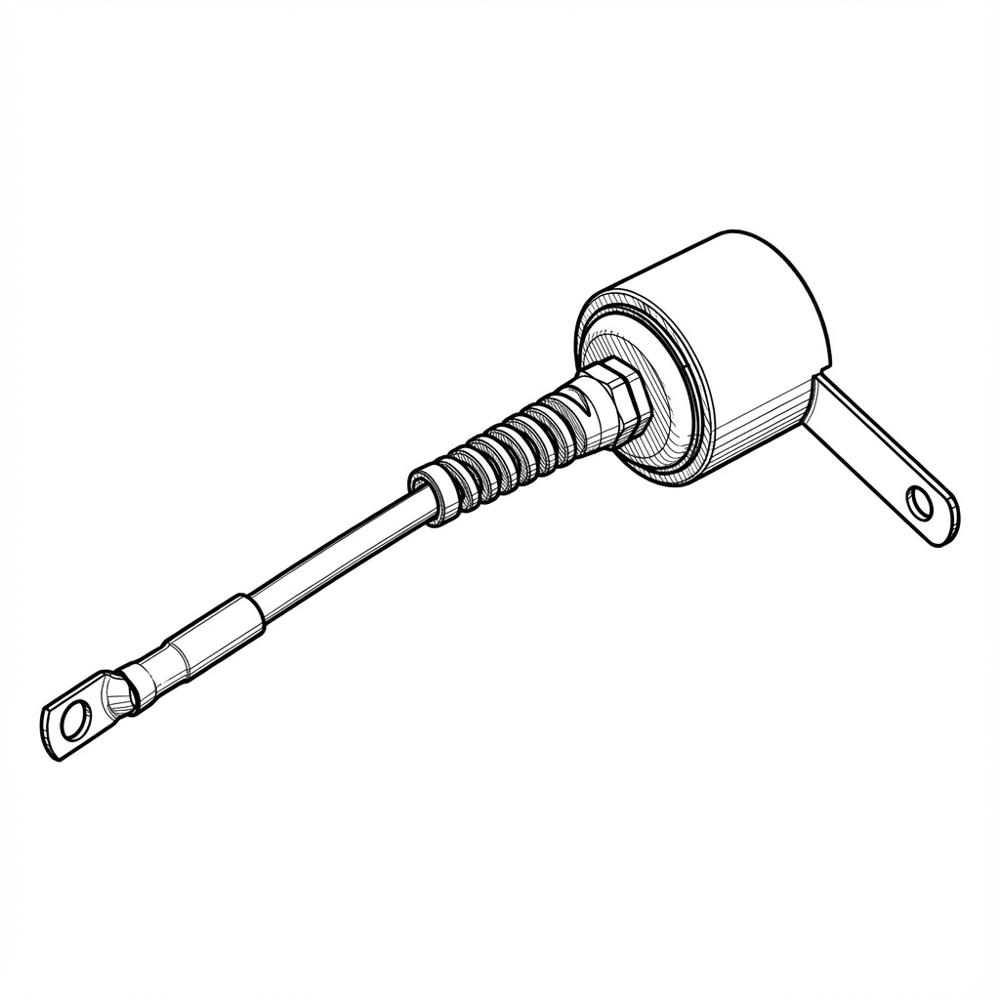

Разделительный искровой разрядник Булава-100 — это ключевой элемент систем молниезащиты и уравнивания потенциалов, предназначенный для безопасного соединения металлических конструкций и оборудования в момент возникновения импульсных перенапряжений. Его основная функция — защитное уравнивание потенциалов между элементами, которые в нормальном режиме эксплуатации не могут быть соединены гальванически (непосредственно проводником), предотвращая возникновение опасных разностей напряжений и пробой изоляции.

Принцип работы устройства основан на пробое специального газового промежутка при превышении заданного порогового напряжения. В момент воздействия импульса, например, от удара молнии или коммутационного перенапряжения, сопротивление разрядника мгновенно падает до долей ома, создавая кратковременный проводящий канал и выравнивая потенциалы между соединёнными элементами. После снятия импульсного воздействия устройство автоматически восстанавливает своё высокое исходное сопротивление, вновь разъединяя цепи. Разрядник предназначен для монтажа на плоскую поверхность и обеспечивает высокую степень защиты корпуса IP67, что позволяет использовать его в сложных условиях.

Области применения

• Молниезащитное уравнивание потенциалов между отдельными заземлителями и металлическими конструкциями здания в соответствии с требованиями стандарта IEC 62305-3.
• Системы заземления типа IT (с изолированной нейтралью) для безопасного соединения цепей согласно ГОСТ Р 50571.5.54.
• Защита изолирующих фланцевых соединений на трубопроводах, находящихся под катодной защитой, от импульсных перенапряжений.
• Уравнивание потенциалов между трубопроводами с катодной защитой и заземлёнными конструкциями объекта (здания, опоры).
• Организация связи между цепями функционального и защитного заземления в случаях, когда их постоянное объединение недопустимо по условиям эксплуатации оборудования.

Ключевые особенности

• Высокая импульсная стойкость: рассчитан на импульсный ток молнии Iimp 100 кА (форма 10/350 мкс).
• Надёжное разъединение цепей после срабатывания: автоматическое восстановление высокого сопротивления.
• Корпус со степенью защиты IP67, обеспечивающий полную защиту от пыли и временного погружения в воду.
• Широкий температурный диапазон эксплуатации от -60°C до +80°C.
• Упрощённый монтаж на плоскую поверхность для удобства установки.

Технические характеристики

• Импульсный разрядный ток Iimp (10/350 мкс): 100 кА
• Номинальный разрядный ток In: 100 кА
• Максимальный разрядный ток Imax: 140 кА
• Пробивное напряжение Ur imp (1,2/50 мкс): 1400 В
• Выдерживаемое напряжение AC (пром. частота): 285 В
• Выдерживаемое напряжение DC: 350 В
• Сопротивление промежутка при 175 В DC: > 100 МОм
• Степень защиты корпуса: IP67
• Рабочая температура: от -60°C до +80°C
• Способ монтажа: на плоскую поверхность
• Серия: БУЛАВА
• Производитель: АО "АРТСИ ВОСТОК"
