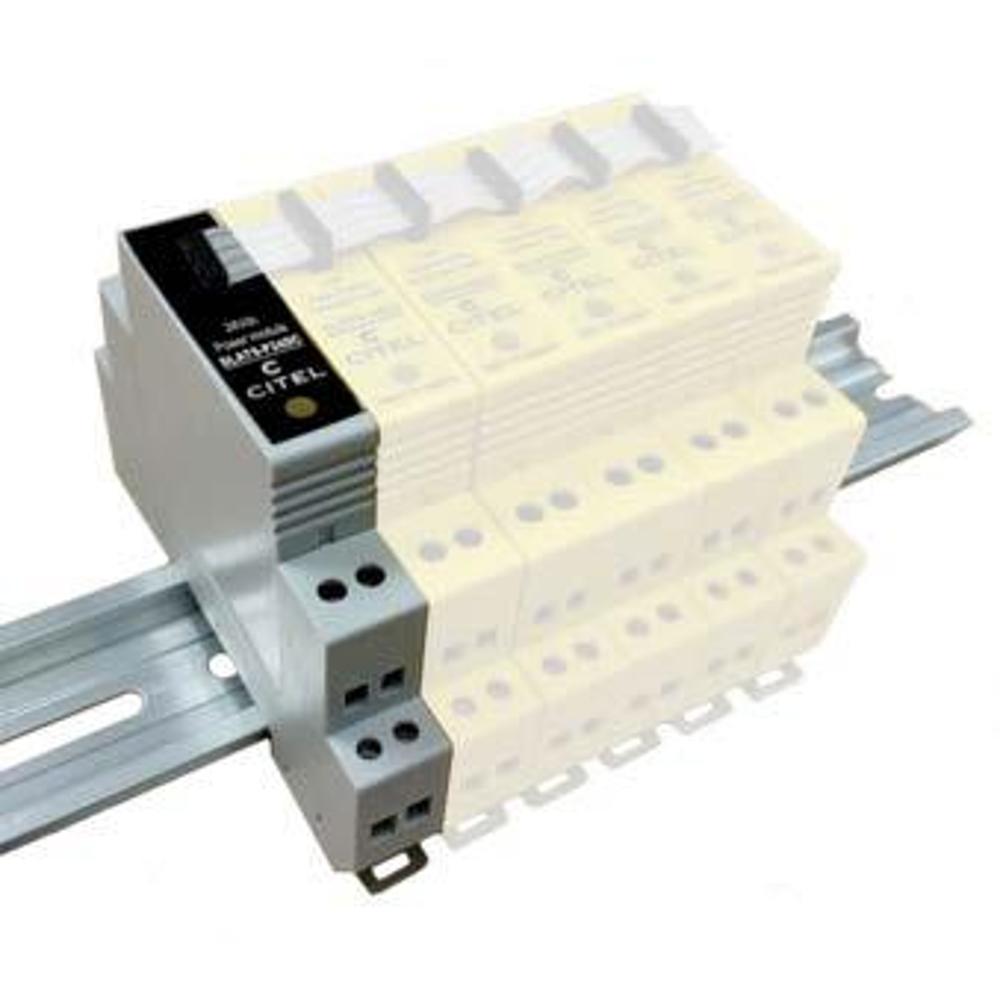

Модуль питания 24VDC DLATS1-P24DC (артикул 6417231) от CITEL является обязательным компонентом для построения системы защиты линий связи серии DLA. Это устройство выполняет функцию источника питания и контроля для всей сборки УЗИП, обеспечивая подачу напряжения 24 В постоянного тока на шину управления и питание схемы дистанционной сигнализации о состоянии модулей защиты.

Модуль DLATS1-P24DC устанавливается на стандартную DIN-рейку 35 мм и служит центральным элементом, к которому через специальную шину подключаются до 24 защитных модулей серии DLATS1. Он оснащен зеленым светодиодным индикатором, сигнализирующим о наличии питания, и выходом с сухим контактом для удаленной передачи сигнала о неисправности. Подключение выполняется винтовыми зажимами для проводов сечением от 0.4 до 1.5 мм². Данный модуль предназначен для работы в составе систем грозозащиты и защиты от импульсных перенапряжений для телекоммуникационного оборудования, линий передачи данных и промышленных интерфейсов.

Области применения

• Построение многоканальных систем защиты для телефонных станций и АТС.
• Защита линий связи в системах промышленной автоматизации (SCADA, PLC).
• Организация централизованной грозозащиты в серверных и ЦОД для интерфейсов RS-232, RS-485, RS-422.
• Применение в системах безопасности и видеонаблюдения для защиты линий управления и передачи данных.
• Защита измерительных линий 4-20 мА и интерфейсов ISDN в распределенных системах управления.

Ключевые особенности

• Обеспечивает питание 24 В DC для всей сборки УЗИП серии DLATS1.
• Оснащен выходом телесигнализации с сухим контактом для удаленного мониторинга.
• Имеет зеленый светодиодный индикатор наличия питания.
• Поддерживает подключение до 24 защитных модулей через системную шину.
• Выполнен в компактном корпусе из термопластика UL94-V0 для монтажа на DIN-рейку.

Технические характеристики

• Наименование: Модуль питания / контроля
• Номинальное напряжение питания (Un): 24 В DC
• Индикатор отключения: Зеленый светодиод
• Телесигнализация: Выход с контактом (через модуль управления)
• Формат: Подключаемый модуль на DIN-рейку
• Тип подключения: Винтовой зажим (сечение провода 0.4-1.5 мм²)
• Монтаж: Симметричная DIN-рейка 35 мм (EN 60715)
• Рабочая температура: от -40 до +85 °C
• Степень защиты: IP20
• Материал корпуса: Термопластик UL94-V0
• Сменный модуль (запасная часть): DLATS1M-P24DC
• Стандарты: IEC 61643-21 / EN 61643-21 / UL497A
