Координирующий дроссель CITEL DSH100 (артикул 465100) — это ключевой элемент для создания каскадной (многоступенчатой) защиты от импульсных перенапряжений в низковольтных сетях. Его основная функция — обеспечение энергетической координации между последовательно установленными устройствами защиты от перенапряжений (УЗИП или SPD). Дроссель, устанавливаемый последовательно в защищаемую линию между первичным и вторичным УЗИП, создает дополнительную индуктивность, которая согласовывает работу ступеней защиты, предотвращая их несогласованное срабатывание и обеспечивая корректное распределение импульсной энергии между ними.

Принцип работы устройства основан на свойстве индуктивности препятствовать резкому изменению тока. При возникновении импульса перенапряжения дроссель DSH100, обладающий индуктивностью 15 мкГн, задерживает фронт быстрого импульса тока, позволяя сработать более быстродействующему УЗИП первого уровня (например, на основе разрядников), расположенному на вводе. После этого оставшаяся энергия импульса безопасно ограничивается УЗИП второго уровня (например, варисторным), установленным ближе к оборудованию. Это особенно критично, когда расстояние между ступенями УЗИП в электрощите мало и недостаточно для естественной координации за счет индуктивности кабеля. Устройство предназначено для установки на симметричную DIN-рейку 35 мм в однофазных и трехфазных сетях переменного тока. Оно совместимо с УЗИП серии DS и другими устройствами защиты от перенапряжений, требующими координации.

Области применения

• Координация работы многоступенчатых систем УЗИП (например, комбинация разрядник + варистор) в распределительных щитах.
• Защита чувствительного электронного оборудования (серверов, систем управления, телекоммуникационных шкафов) при установке УЗИП на минимальном расстоянии друг от друга.
• Организация селективной защиты в вводно-распределительных устройствах (ВРУ) и главных распределительных щитах (ГРЩ).
• Применение в системах молниезащиты (УЗИП класса I + II) для обеспечения правильной последовательности срабатывания.
• Использование в промышленных и коммерческих электроустановках, где требуется надежная каскадная защита от перенапряжений.

Ключевые особенности

• Специально разработан для энергетической координации ступеней УЗИП.
• Компактный монтаж на DIN-рейку 35 мм для экономии места в щите.
• Усиленные винтовые зажимы для надежного подключения кабелей большого сечения.
• Корпус из термопластика с классом горючести UL94-V0 для повышенной пожарной безопасности.
• Широкий температурный диапазон работы, подходящий для большинства климатических условий.

Технические характеристики

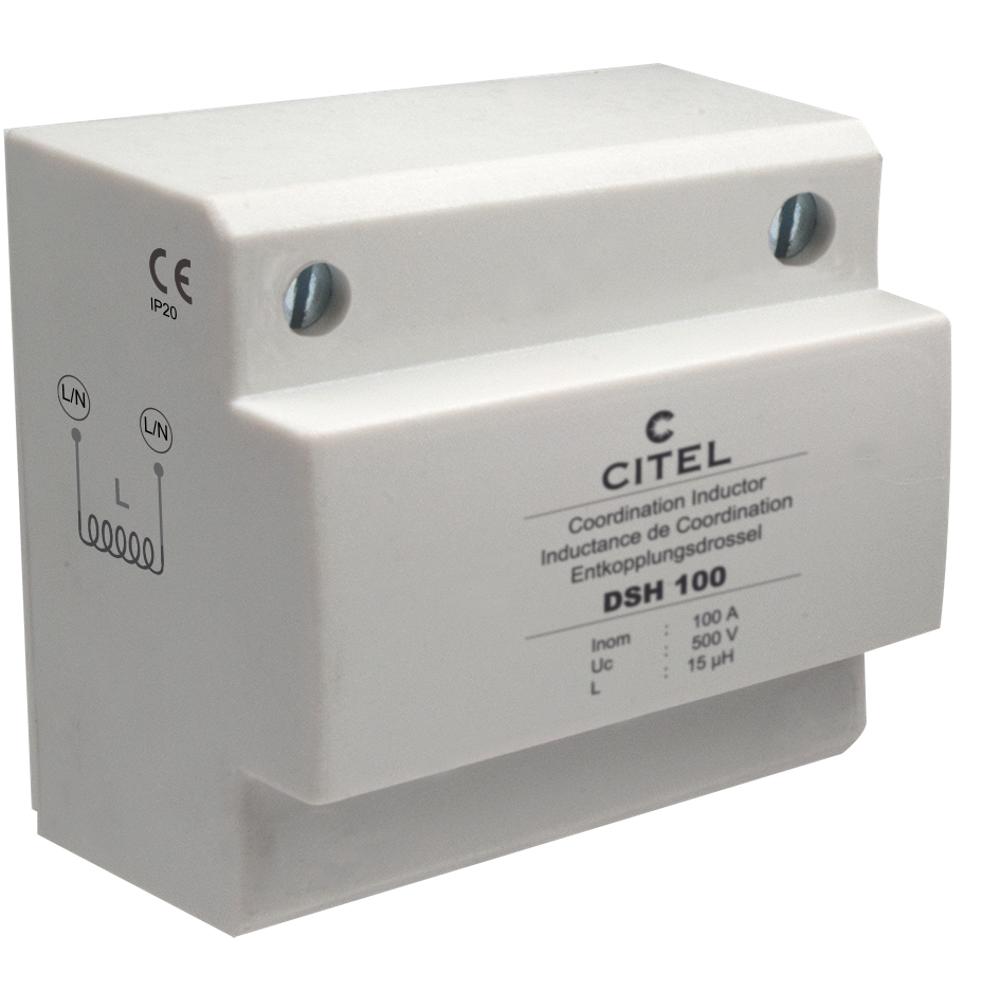

• Наименование производителя: DSH100
• Артикул (P/N): 465100
• Максимальное рабочее напряжение (Uc): 500 В перем. тока
• Максимальный линейный ток (IL): 100 А
• Индуктивность: 15 мкГн
• Режим подключения: 1 дроссель на каждом активном проводнике (L1, L2, L3)
• Диапазон сечений подключаемого кабеля: 4 – 50 мм²
• Способ монтажа: Симметричная DIN-рейка 35 мм (по EN60715)
• Рабочая температура: от -40°C до +85°C
• Степень защиты корпуса (IP): IP20 (только для внутренней установки)
• Материал корпуса: Термопластик UL94-V0
• Момент затяжки клемм: 3.5 – 4 Н·м
