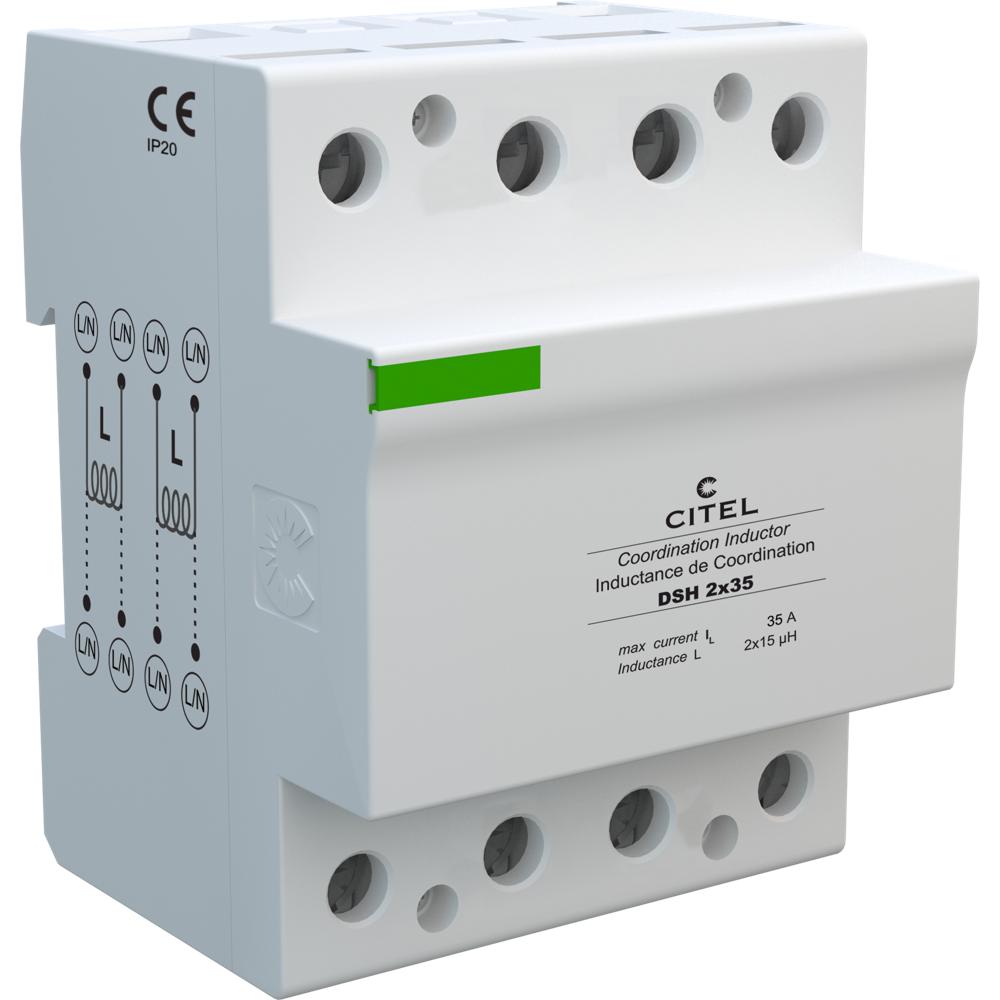

Координационный дроссель CITEL DSH2x35 (артикул 360808) представляет собой специализированный координирующий индуктор, предназначенный для обеспечения селективности и согласованной работы устройств защиты от импульсных перенапряжений (УЗИП) в электрических сетях. Основная функция данного компонента — создание необходимого временного замедления фронта импульса тока, что позволяет нижестоящему (вторичному) УЗИП сработать раньше вышестоящего (основного), предотвращая их одновременную перегрузку и обеспечивая эффективное рассеивание энергии импульса.

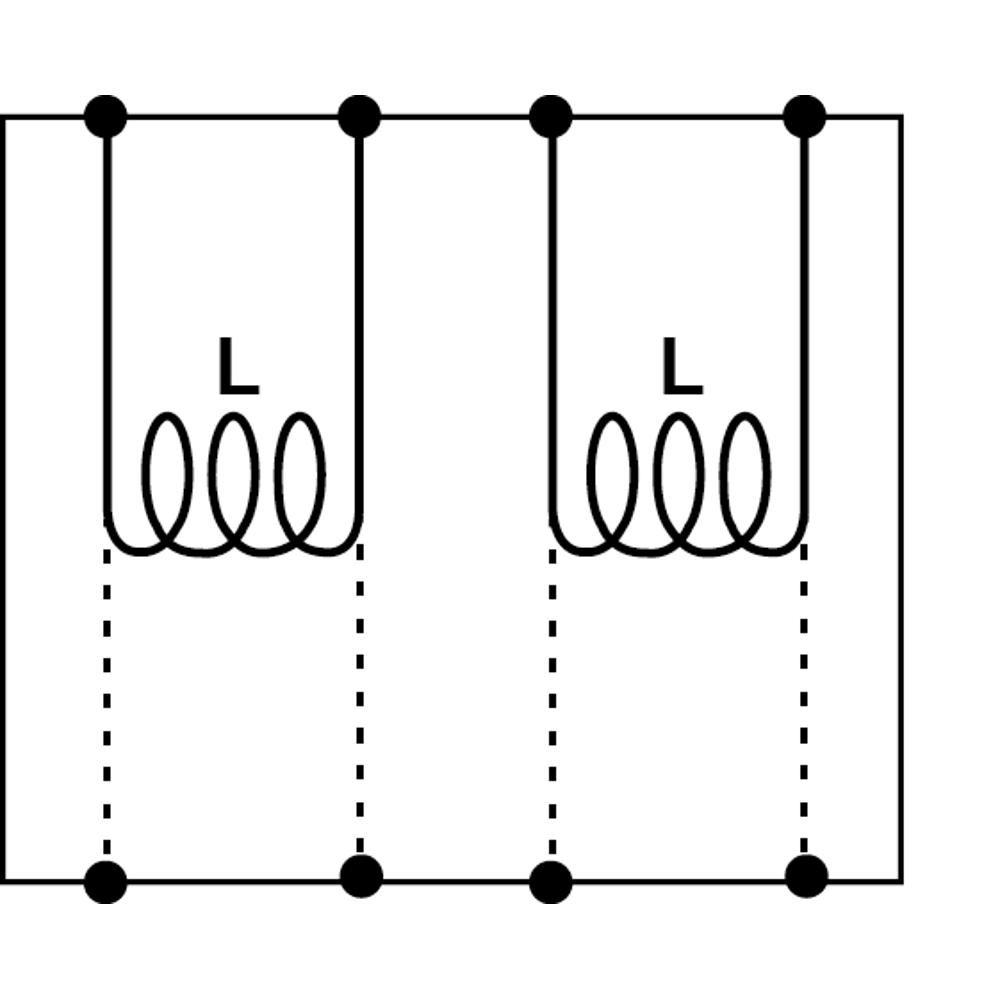

Технология работы дросселя основана на использовании индуктивности 2 x 15 мкГн, которая ограничивает скорость нарастания тока (di/dt) при прохождении грозового импульса. Это критически важно при каскадной установке УЗИП, когда расстояние между ступенями защиты меньше рекомендуемого (менее 10 метров по кабелю). Дроссель включается последовательно в линию между первичным и вторичным УЗИП. Модель DSH2x35 представляет собой сдвоенный дроссель, рассчитанный на максимальный линейный ток 2 x 35 А, что позволяет защищать две активные линии одновременно. Устройство совместимо с однофазными и трехфазными сетями переменного тока напряжением до 500 В и монтируется на стандартную DIN-рейку 35 мм.

Области применения

• Координация работы ступеней УЗИП в распределительных щитах жилых, коммерческих и промышленных объектов.
• Защита цепей электропитания критически важного оборудования (серверные, телекоммуникационные узлы, системы безопасности).
• Применение в системах, где невозможно обеспечить требуемое расстояние (более 10 метров) между первичным и вторичным УЗИП.
• Использование в схемах с двухступенчатой защитой от импульсных перенапряжений для повышения надежности и ресурса оборудования.
• Установка в щитах управления и автоматики для защиты чувствительной электроники от грозовых и коммутационных помех.

Ключевые особенности

• Сдвоенная конструкция: Обеспечивает защиту двух независимых линий в одном компактном корпусе, экономя место в щите.
• Высокий номинальный ток: Рассчитан на длительную работу с током до 2 x 35 А, что подходит для большинства вводных и групповых цепей.
• Простая установка: Монтируется на симметричную DIN-рейку 35 мм (EN60715) и оснащен винтовыми зажимами для подключения проводников сечением до 35 мм².
• Надежная изоляция: Корпус выполнен из термопластика, соответствующего классу горючести UL94-V0, что обеспечивает высокую пожарную безопасность.
• Широкий температурный диапазон: Сохраняет работоспособность при температурах от -40°C до +85°C, что позволяет использовать его в неотапливаемых помещениях и на улице (в щитах с соответствующей степенью защиты).

Технические характеристики

• Максимальное рабочее напряжение (Uc): 500 В AC
• Максимальный линейный ток (IL): 2 x 35 А
• Индуктивность: 2 x 15 мкГн
• Тип устройства: Сдвоенный координирующий дроссель
• Способ подключения: Последовательно на 2 активных провода
• Сечение подключаемых проводников: 6 – 35 мм² (винтовые зажимы)
• Момент затяжки винтовых зажимов: 3.5 – 4 Нм

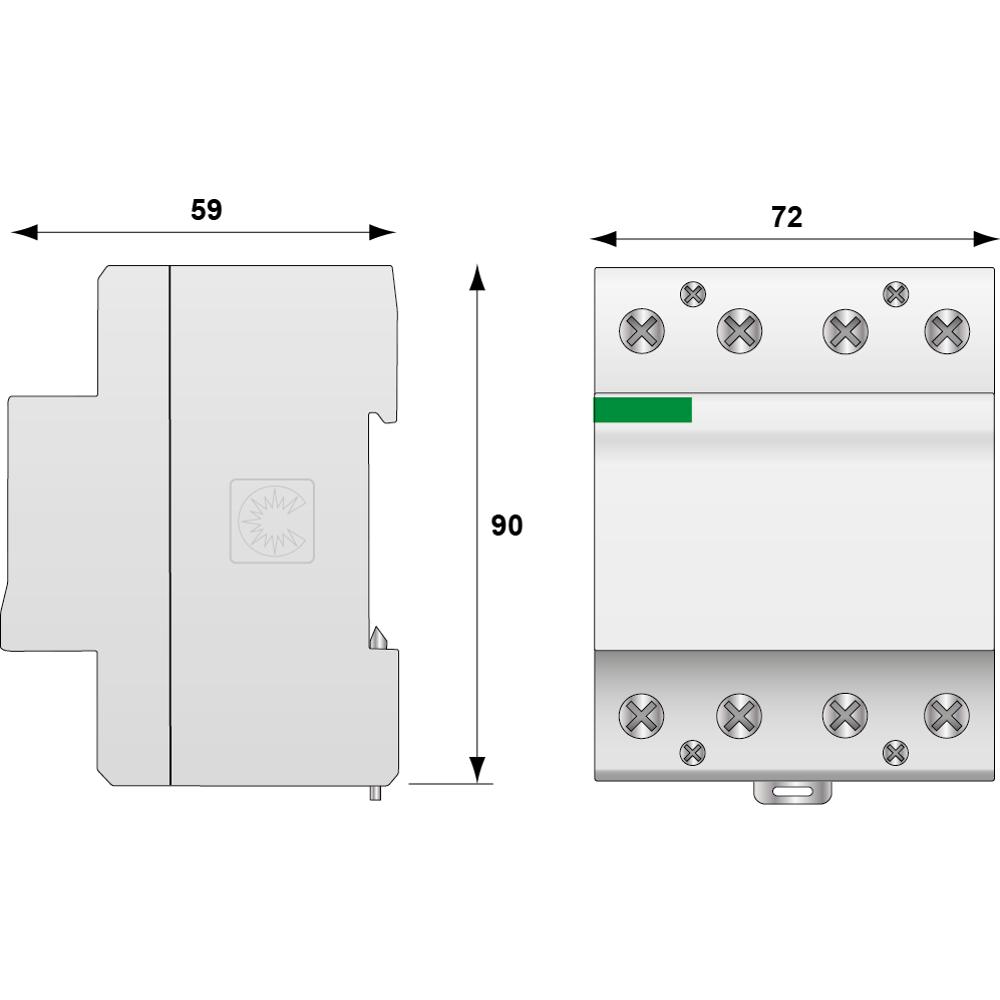

• Тип монтажа: Симметричная DIN-рейка 35 мм (EN60715)
• Степень защиты корпуса: IP20
• Материал корпуса: Термопластик UL94-V0
• Рабочая температура окружающей среды: -40 / +85 °C
• Артикул производителя: 360808
