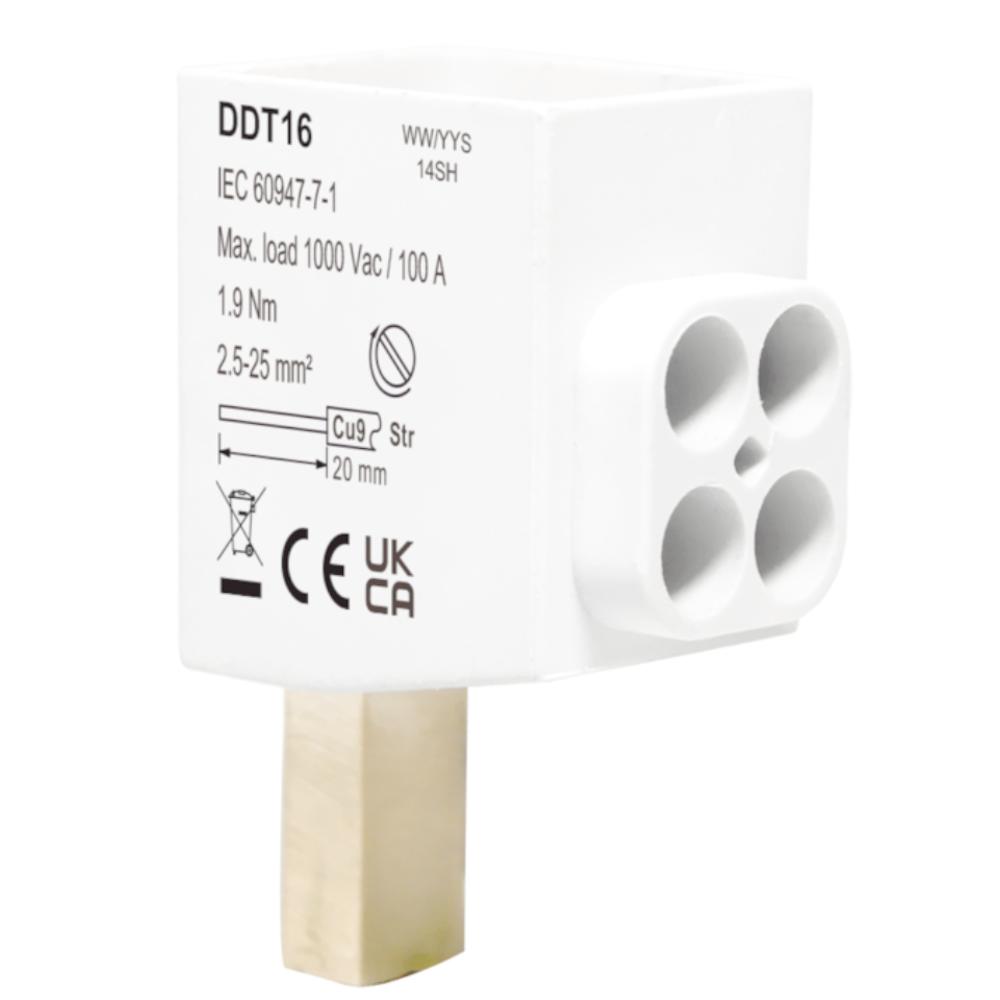

Клеммный адаптер CITEL DDT16 (артикул 400132) представляет собой винтовой клеммный блок, предназначенный для организации V-образного соединения (V-connection) в системах защиты от импульсных перенапряжений. Данное устройство обеспечивает улучшенное и надёжное подключение проводников к ограничителям импульсных перенапряжений (УЗИП), повышая эффективность работы всей системы защиты и упрощая монтаж.
Адаптер устанавливается непосредственно на клеммную колодку устройств серии DAC/DDC и позволяет подключить два проводника сечением до 35 мм² каждый. Такое V-образное подключение обеспечивает оптимальное распределение тока и снижение переходного сопротивления, что особенно важно при отводе больших импульсных токов. Контакты изготовлены из латуни, что гарантирует стабильную электропроводность и долговечность соединения. Корпус выполнен из поликарбоната, соответствующего классу огнестойкости UL94 V-0, что обеспечивает высокую устойчивость к возгоранию. Устройство рассчитано на максимальное рабочее напряжение 1000 В переменного тока и 1500 В постоянного тока, а также на длительный ток нагрузки до 100 А при температуре 25 °C. Изделие соответствует стандарту UL1059.
Области применения
- Системы защиты от импульсных перенапряжений на базе устройств серии DAC/DDC
- Промышленные электроустановки и распределительные щиты
- Системы электропитания с рабочим напряжением до 1000 В AC / 1500 В DC
- Объекты с повышенными требованиями к надёжности заземления и отвода импульсных токов
- Монтаж силовых цепей с проводниками сечением от 2,5 до 25 мм²
Ключевые особенности
- V-образное соединение для улучшенной эффективности подключения
- Подключение двух проводников сечением до 35 мм²
- Совместимость с ограничителями перенапряжений серии DAC/DDC
- Латунные контакты для стабильной электропроводности
- Корпус из поликарбоната с классом огнестойкости UL94 V-0
- Соответствие стандарту UL1059
Технические характеристики
- Артикул: 400132
- Модель: DDT16
- Тип: клеммный адаптер для V-соединения (винтовой)
- Максимальное рабочее напряжение AC (Uc): 1000 В
- Максимальное рабочее напряжение DC (Uc): 1500 В
- Максимальный ток нагрузки при 25 °C (IL): 100 А
- Монтаж: на клеммную колодку серии DAC/DDC
- Материал корпуса: поликарбонат UL94 V-0
- Степень защиты: IP00
- Материал контактов: латунь
- Сечение подключаемых проводников: 2,5 – 25 мм² (12–4 AWG), одножильные, многожильные и гибкие
- Соответствие стандартам: UL1059
