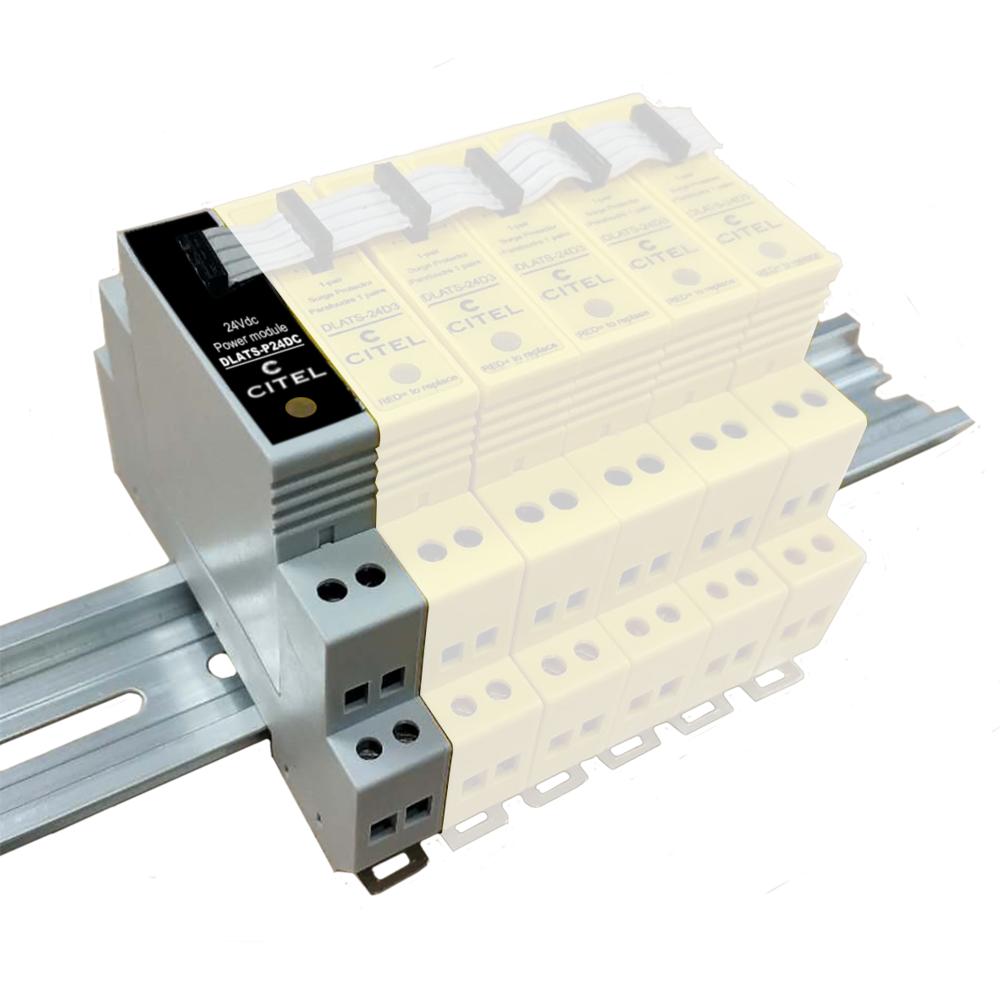

Блок питания и контроля DLATS-P24DC (артикул 641423) от французского производителя CITEL — это специализированное устройство, предназначенное для электропитания и дистанционного контроля состояния устройств защиты от импульсных перенапряжений (УЗИП) серии DLATS в телекоммуникационных линиях. Устройство обеспечивает номинальное напряжение линии 24 В постоянного тока и позволяет в режиме реального времени отслеживать работоспособность подключённых модулей защиты, своевременно сигнализируя об их отключении или выходе из строя.
Принцип работы основан на подаче питания на УЗИП серии DLATS и непрерывном мониторинге их состояния через встроенную схему контроля. При срабатывании защиты или отключении модуля устройство формирует сигнал дистанционной сигнализации через выход на перекидной контакт, что позволяет интегрировать его в системы автоматики и диспетчеризации. Индикация рабочего режима осуществляется посредством зелёного и красного светодиодов, наглядно отображающих текущий статус. Подключение выполняется через две пружинные клеммы вход-выход, расположенные с противоположных сторон корпуса, что обеспечивает удобный монтаж провода сечением до 1,5 мм². Устройство монтируется на DIN-рейку и совместимо с телекоммуникационными сетями, работающими при напряжении 24 В постоянного тока.
Области применения
- Системы телекоммуникаций и связи с напряжением питания 24 В постоянного тока
- Комплексы защиты от импульсных перенапряжений на базе УЗИП серии DLATS
- Системы диспетчеризации и удалённого мониторинга состояния защитных устройств
- Промышленные и инфраструктурные объекты с требованием непрерывного контроля УЗИП
- Шкафы автоматики и распределительные щиты с монтажом на DIN-рейку
Ключевые особенности
- Номинальное напряжение линии 24 В постоянного тока
- Светодиодная индикация рабочего режима (зелёный / красный)
- Дистанционная сигнализация отключения через выход на перекидной контакт
- Пружинные клеммы вход-выход с противоположных сторон корпуса
- Монтаж на DIN-рейку, корпус из термопластика UL94-V0
Технические характеристики
- Номинальное напряжение линии (Un): 24 Vdc
- Подсоединение к сети: 2 пружинные клеммы вход-выход с противоположных сторон (DLATS-xxx/R), провод до 1,5 мм²
- Формат: на DIN-рейку
- Материал корпуса: термопластик UL94-V0
- Рабочая температура: -40…+85 °C
- Уровень защиты: IP20
- Индикаторы рабочего режима: зелёный / красный
- Дистанционная сигнализация отключения: выход на перекидной контакт
- Соответствие стандартам: IEC 61643-21 / EN 61643-21 / UL497B / GB 18802.21
- Артикул (Part Number): 641423
- Производитель: CITEL
- Серия: DLA
