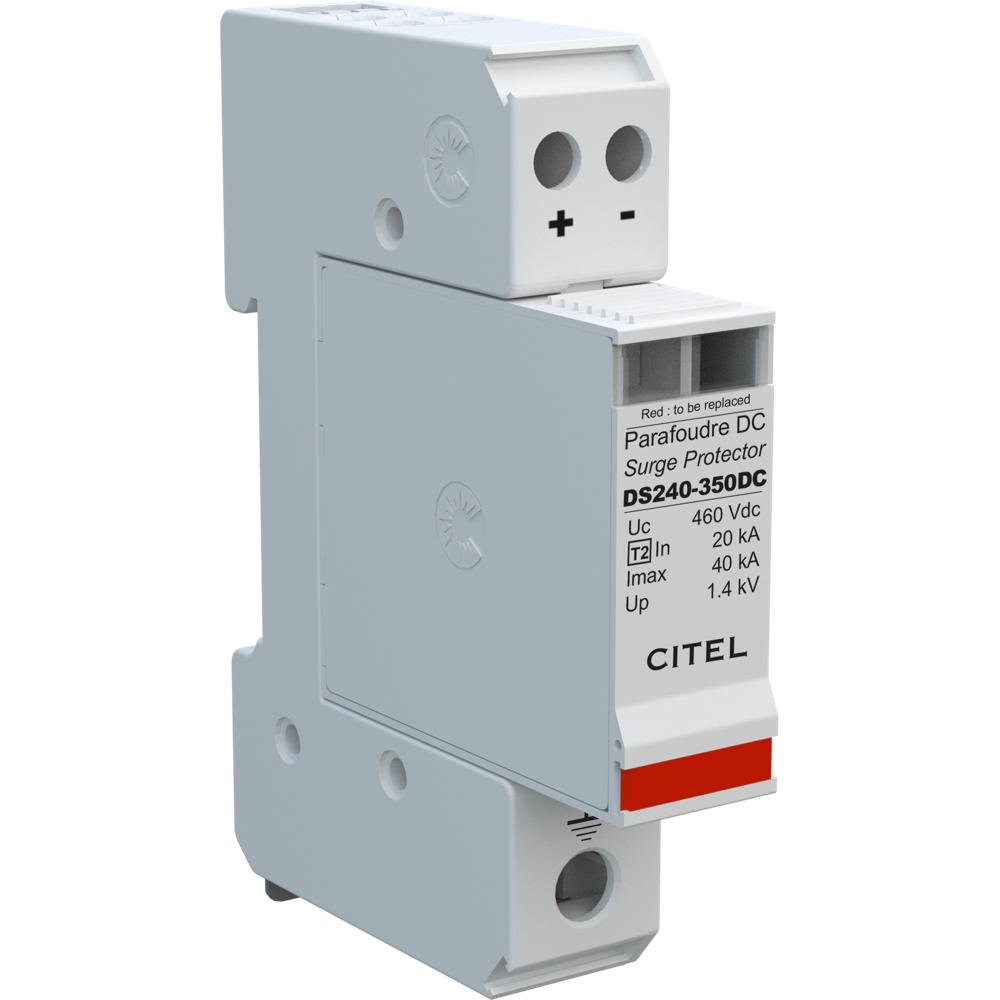

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS240-350DC (артикул 310901) предназначено для защиты оборудования сетей постоянного тока и фотоэлектрических (PV) систем от разрушительного воздействия грозовых и коммутационных перенапряжений. Основная функция устройства — ограничение амплитуды импульсного напряжения до безопасного уровня, предотвращая выход из строя дорогостоящего оборудования, такого как инверторы, контроллеры заряда и другое чувствительное электронное оборудование.

УЗИП серии DS240DC построено на варисторной технологии с внутренним терморазмыкателем и плавким предохранителем для надежного отключения при окончании срока службы. Устройство обеспечивает защиту в режиме «проводник-земля» (CM) для сетей с конфигурацией подключения +/–/PE. Благодаря компактному корпусу и возможности установки на симметричную DIN-рейку (35 мм), устройство легко интегрируется в существующие распределительные щиты. Модель DS240-350DC рассчитана на работу в системах с номинальным напряжением до 350 В DC и оснащена съемными модулями для быстрой замены без демонтажа корпуса.

Области применения

• Защита инверторов и контроллеров заряда в фотоэлектрических (PV) системах с напряжением до 350 В DC.
• Обеспечение безопасности оборудования в промышленных системах электропитания постоянного тока (DC-шины, телекоммуникационное оборудование).
• Защита силовых цепей в системах бесперебойного питания (UPS) и аккумуляторных батарей.
• Применение в системах управления и автоматизации, где используются цепи постоянного напряжения.
• Использование в составе комплексных систем молниезащиты и защиты от импульсных перенапряжений на объектах энергетики и промышленности.

Ключевые особенности

• Высокая пропускная способность: Максимальный ток разряда (Imax) достигает 40 кА (8/20 мкс), что обеспечивает надежную защиту при мощных грозовых разрядах.
• Очень низкий уровень защиты (Up): Остаточное напряжение составляет всего 1400 В при номинальном токе In, что минимизирует риск пробоя изоляции защищаемого оборудования.
• Съемные модули: Конструкция предусматривает быструю замену варисторного модуля без необходимости отключения проводов и демонтажа корпуса.
• Опциональная дистанционная сигнализация: Возможность установки дополнительного модуля DS240S-350DC с перекидным контактом для удаленного мониторинга состояния устройства.
• Визуальная индикация состояния: Два механических индикатора на корпусе наглядно показывают работоспособность устройства, что упрощает обслуживание.

Технические характеристики

• Артикул: 310901
• Производитель: CITEL
• Серия: DS240DC
• Тип сети: DC или PV (фотоэлектрическая)
• Номинальное напряжение (Un): 350 В DC
• Максимальное рабочее напряжение (Uc): 460 В DC / 350 В AC
• Номинальный ток разряда (In): 20 кА (8/20 мкс)
• Максимальный ток разряда (Imax): 40 кА (8/20 мкс)
• Уровень защиты (Up) при In: 1400 В
• Максимальный ток нагрузки (IL): 20 А (при последовательном соединении)
• Ток утечки (Ipe) при Uc: < 0.1 мА
• Тип предохранителя: gG 50 A
• Соединение: Винтовые зажимы 1.5-10 мм² (активные) и 2.5-25 мм² (заземление)
• Монтаж: Симметричная DIN-рейка 35 мм (EN60715)
• Рабочая температура: от -40 до +85 °C
• Класс защиты: IP20
• Соответствие стандартам: IEC 61643-11, EN 61643-11, UL1449 ed.4, EN 50539-11, ГОСТ Р 51992-2011
