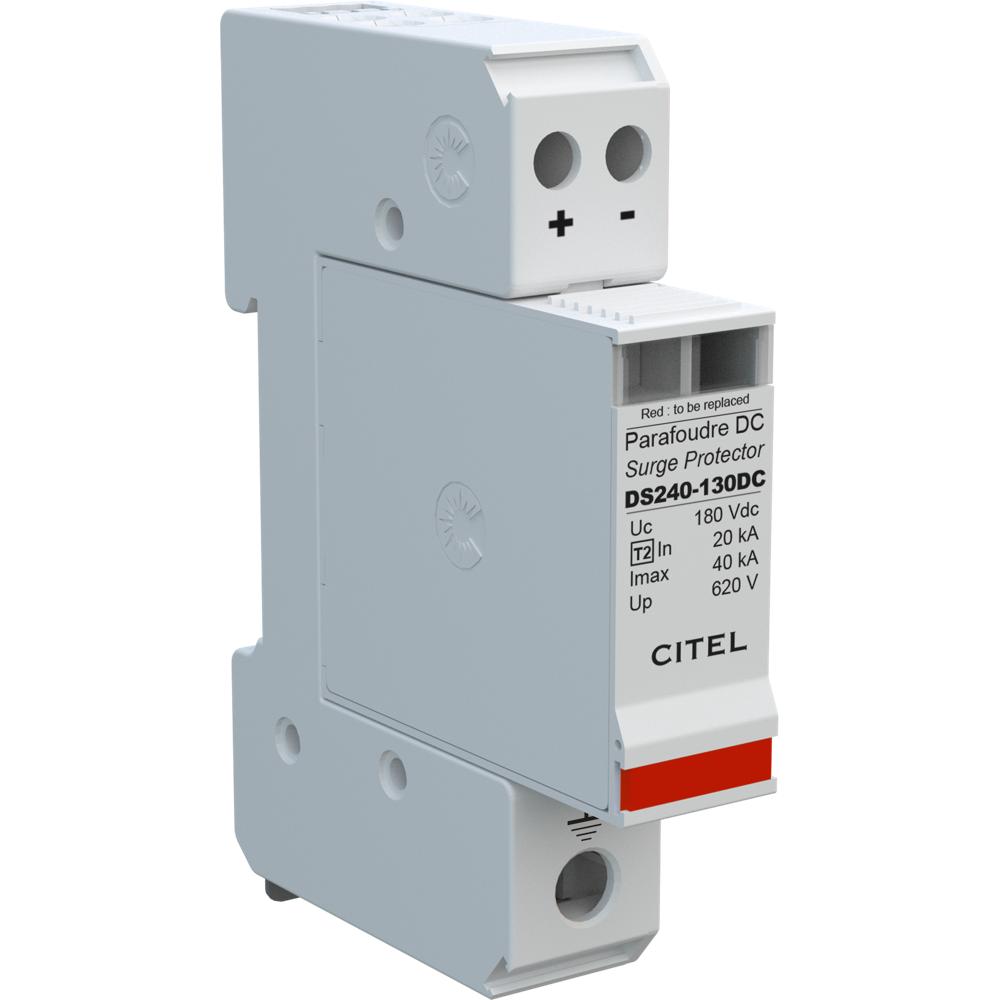

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL серии DS240DC, артикул 310801, предназначено для защиты оборудования сетей постоянного тока и фотоэлектрических (PV) систем от разрушительного воздействия грозовых и коммутационных перенапряжений. Данная модель рассчитана на номинальное напряжение 130 В DC и обеспечивает надежное ограничение перенапряжений до безопасного уровня, предотвращая выход из строя дорогостоящего электронного оборудования.

УЗИП CITEL DS240DC построено на варисторной технологии и оснащено внутренним терморазмыкателем для безопасного отключения модуля при его перегреве. Устройство предназначено для установки в сетях постоянного тока с напряжением до 180 В DC (Uc). Подключение осуществляется по схеме +/-/PE (общий режим) с помощью винтовых зажимов, рассчитанных на проводники сечением от 1.5 до 10 мм² (для активных проводников) и от 2.5 до 25 мм² (для заземления). Модель совместима как с заземленными, так и с незаземленными фотоэлектрическими системами и сетями постоянного тока.

Области применения

• Защита инверторов и контроллеров заряда в фотоэлектрических (солнечных) системах с напряжением до 130 В DC.
• Обеспечение безопасности телекоммуникационного оборудования, работающего от шин постоянного тока.
• Защита промышленных систем управления, автоматики и SCADA-систем, питающихся от источников постоянного тока.
• Применение в системах безопасности, видеонаблюдения и контроля доступа с питанием по постоянному току.
• Защита оборудования на железнодорожном транспорте и в системах электроснабжения объектов инфраструктуры.

Ключевые особенности

• Высокая отключающая способность: Максимальный ток разряда (Imax) составляет 40 кА, что обеспечивает надежную защиту при прямых и близких ударах молнии.
• Очень низкий уровень защиты (Up): Всего 620 В при номинальном токе разряда, что гарантирует минимальное воздействие на защищаемое оборудование.
• Съемные модули: Конструкция предусматривает возможность быстрой замены вышедшего из строя модуля без демонтажа всего устройства и переподключения проводов.
• Компактный дизайн: Устройство занимает минимум места на DIN-рейке, что упрощает компоновку шкафов управления и распределительных щитов.
• Опциональная дистанционная сигнализация: Возможность установки дополнительного перекидного контакта (модель DS240S-130DC) для удаленного мониторинга состояния УЗИП.

Технические характеристики

• Артикул: 310801
• Производитель: CITEL
• Серия: DS240DC
• Номинальное напряжение сети (Un): 130 В DC
• Максимальное рабочее напряжение (Uc): 180 В DC / 150 В AC
• Номинальный ток разряда (In) 8/20 мкс: 20 кА
• Максимальный ток разряда (Imax) 8/20 мкс: 40 кА
• Уровень защиты (Up) при In: 620 В
• Максимальный ток нагрузки (IL): 20 А
• Ток утечки (Ipe) при Uc: < 0.1 мА
• Тип предохранителя: gG - 50 A
• Сменный модуль: DSM240-130DC
• Монтаж: На симметричную DIN-рейку 35 мм (EN60715)
• Класс защиты корпуса: IP20
• Рабочая температура: от -40 до +85 °C
