УЗИП тип 1, тип 2, тип 3: в чём разница и какой выбрать для надёжной защиты

УЗИП тип 1, тип 2, тип 3: в чём разница и какой выбрать для надёжной защиты

Введение: вы приняли правильное решение, но столкнулись с выбором

Вы уже изучили риски и поняли, что защита от импульсных перенапряжений (УЗИП) необходима. Но когда вы открываете каталог, глаза разбегаются: Тип 1, Тип 2, Тип 3, комбинированные, варисторные, разрядниковые...
Эта статья написана специально для того, чтобы превратить этот технический хаос в чёткий план действий. Мы простым языком разберём, УЗИП тип 1, тип 2, тип 3: в чём разница, ответим на главные вопросы монтажа и поможем определить, УЗИП для частного дома какой выбрать без переплаты за лишние функции.

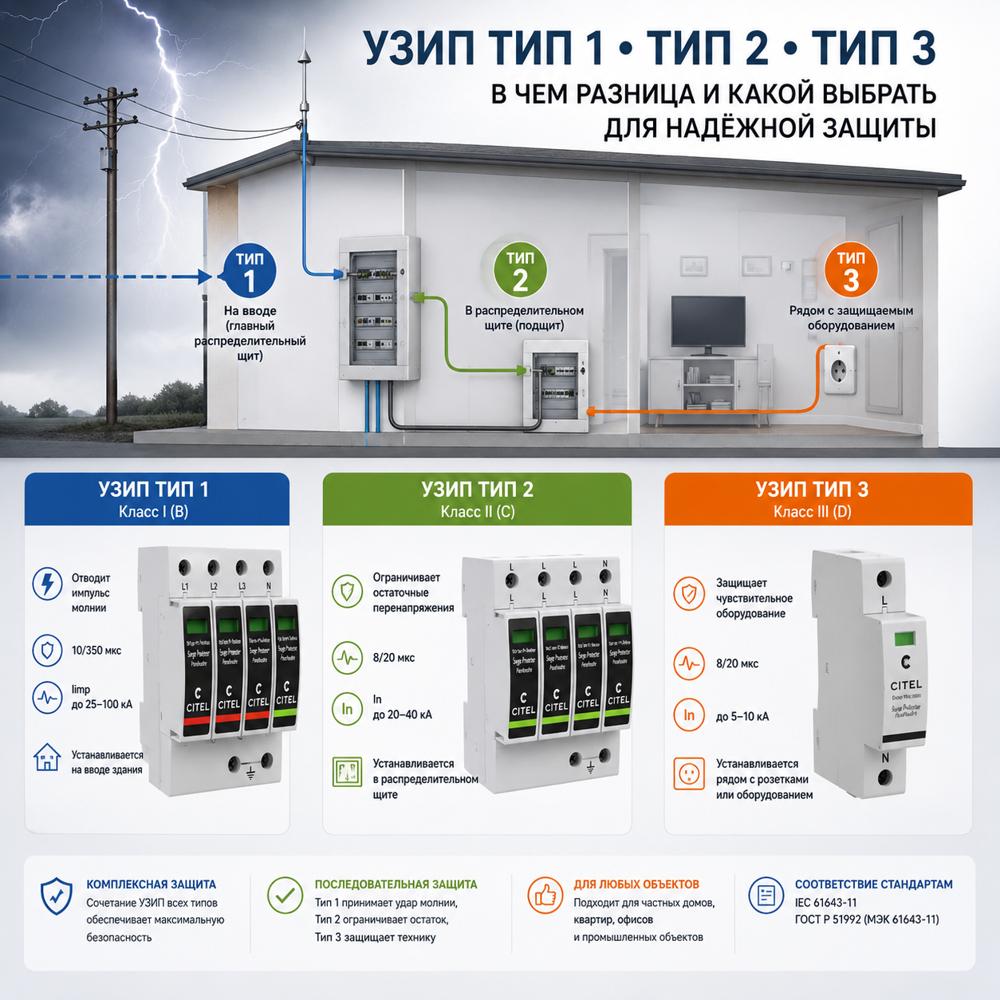

УЗИП тип 1, тип 2, тип 3: в чём разница? (Простая аналогия)

Представьте, что импульс перенапряжения — это мощный поток грязной воды, а ваша задача — защитить нежный комнатный цветок (вашу технику). Вы не можете использовать только одну преграду. Нужна каскадная система, как на очистных сооружениях.

🔹 УЗИП Тип 1 (Class I) — «Грубая очистка»

  • От чего защищает: От прямых ударов молнии в здание или линию электропередач, а также от разрядов молнии вблизи объекта.

  • Форма волны: 10/350 мкс (длинный и очень мощный импульс с огромной энергией).

  • Где ставится: На самом вводе в здание (в главном распределительном щите или ВРУ).

  • Особенность: Пропускает через себя колоссальные токи (Imax до 50–100 кА), но после срабатывания оставляет на выходе остаточное напряжение, которое всё ещё опасно для чувствительной электроники.

🔹 УЗИП Тип 2 (Class II) — «Тонкая очистка»

  • От чего защищает: От остаточных импульсов, прошедших через Тип 1, а также от коммутационных скачков (включение мощных двигателей, аварии на подстанции, перехлёст проводов).

  • Форма волны: 8/20 мкс (более короткий, но частый импульс).

  • Где ставится: В распределительных щитах (этажных или внутри дома), сразу после счётчика или вводного автомата.

  • Особенность: Снижает остаточное напряжение (Up) до безопасного для бытовой техники уровня (обычно ниже 1.5–2.5 кВ).

🔹 УЗИП Тип 3 (Class III) — «Полировка»

  • От чего защищает: От высокочастотных помех и остаточных микроскачков.

  • Где ставится: Непосредственно перед конечным потребителем (в розеточном блоке, в щитке питания серверной, за газовым котлом).

  • Особенность: Обеспечивает минимально возможный уровень остаточного напряжения (Up < 1.5 кВ), но сам по себе не выдержит мощного удара.



УЗИП для частного дома какой выбрать?

Зная теорию, логично предположить, что для дома нужно купить три разных устройства и собрать сложную схему. На практике это не так.
Для 90% частных домов и дач оптимальным, самым компактным и экономичным решением является комбинированное УЗИП (Тип 1+2).
Почему стоит выбрать комбинированный вариант:

  1. Экономия места: Один модуль заменяет два, занимая всего 2–3 посадочных места на DIN-рейке.

  2. Экономия бюджета: Вы покупаете одно устройство вместо двух.

  3. Идеальный баланс: Оно выдерживает мощный ток молнии (как Тип 1) и одновременно обеспечивает низкий уровень остаточного напряжения (как Тип 2), полностью защищая домашнюю электронику.

Рекомендация экспертов: Для частного дома ищите модели с гибридной технологией (искровой разрядник + варистор). Именно такие решения предлагает компания CITEL (например, серия DAC или DS). Они не имеют тока утечки, не греются в дежурном режиме и не выходят из строя при временном повышении напряжения в сети.


Технические нюансы монтажа: куда и как ставить

Даже самое дорогое устройство не сработает правильно, если его неправильно подключить. Разберём два самых частых вопроса электриков и владельцев домов.

Вопрос 1: Куда ставить УЗИП в щитке?

Золотое правило: чем ближе к точке ввода кабеля в дом, тем лучше. Импульс распространяется со скоростью, близкой к скорости света. Если вы поставите УЗИП в конце длинного щита, индуктивность проводов между вводом и устройством создаст дополнительное паразитное напряжение, которое может пробить защиту. УЗИП должно быть первым или вторым элементом после вводного кабеля.

Вопрос 2: УЗИП до или после автомата?

Это критически важный момент. УЗИП подключается параллельно защищаемой нагрузке, но оно обязательно должно быть защищено своим собственным аппаратом защиты от сверхтоков (предохранителем или автоматическим выключателем).
Правильный порядок в щитке:

  1. Вводной кабель.

  2. Вводной автоматический выключатель (или рубильник).

  3. Счётчик электроэнергии (если он внутри дома).

  4. УЗИП + его персональный защитный автомат (или предохранитель).

  5. УЗО / Дифавтоматы.

  6. Групповые автоматы.

Почему именно так? Если УЗИП исчерпает свой ресурс и «уйдёт в пробой» (замкнёт фазу на землю), сработает его персональный автомат. Это обесточит только защиту, но не отключит свет во всём доме, и, главное, предотвратит возгорание самого устройства. Ставить УЗИП до вводного автомата нельзя, так как при его пробое вы не сможете безопасно обесточить щит.



Почему профессионалы выбирают комплекты защиты CITEL?

Французский бренд CITEL задаёт стандарты в отрасли защиты от перенапряжений. Вот почему их оборудование рекомендуют проектировщики и опытные электромонтажники:

  • ✅ Запатентованная технология без тока утечки. В отличие от дешёвых варисторных аналогов, УЗИП CITEL не потребляет энергию и не деградирует при колебаниях напряжения в сети.

  • ✅ Сменные картриджи. Если модуль отработал свой ресурс после сильной грозы, вам не нужно перекручивать провода. Вы просто вынимаете старый картридж и вставляете новый за 10 секунд.

  • ✅ Визуальный и удалённый контроль. Механический индикатор (зелёный/красный) показывает состояние. А наличие дистанционного контакта позволяет завести сигнал о неисправности в систему «Умный дом».

  • ✅ Полное соответствие ГОСТ и наличие сертификатов в РФ.



Не гадайте на кофейной гуще: доверьте подбор профессионалам

Ошибка в выборе типа УЗИП или его номиналов (Uc, Up, In) может стоить вам не только сохранности устройства, но и безопасности всего дома.
Мы являемся официальным поставщиком продукции CITEL в России. Мы не просто продаём коробки, мы помогаем спроектировать грамотную схему защиты.
Что мы предлагаем:

  1. Бесплатный подбор устройства на основе фото вашего щитка или однолинейной схемы.

  2. Готовые комплекты «под ключ» (УЗИП + защитный автомат + монтажные аксессуары).

  3. Консультацию инженера по правильному подключению (до или после автомата, сечение проводов, правила 50 см).

  4. Гарантию оригинальности и оперативную доставку по всей России.

📞 Свяжитесь с нами прямо сейчас! Опишите вашу задачу (частный дом, квартира, производство), и мы подберём для вас идеальный, безопасный и экономичный комплект защиты CITEL.
🛡️ CITEL: инженерная точность для вашей безопасности.
